コレット

AR-GB型

特徴

◎ 超硬タップ対応
◎ 16°テーパコレット (DIN6499 / ISO15488) と同じ外形
◎ タップ用 角穴付き
◎ 高圧クーラント (~7[MPa])
※ コレットの割り溝からクーラントが漏れます。

おすすめポイント

角穴付きでタップがすべらない!

対応機構
クーラント 安全装置 ロング
組み合わせ表
製品名 組み合わせ
AR16-GB型 ESS412-OHC型
主な仕様
製品名 機能
AR-GB 角穴付き,クーラントスルー対応 (~7MPa)
カスタマーレビュー

タップを交換しても突出し量が変わらないので便利です。

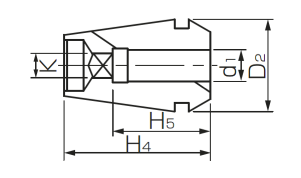

図面
SPEC

スペック

注文code 製品名 ネジ規格 対応サイズ H4 H5 D2 アダプタ/コレット形式 タップ軸径d1 角部幅K 専用スパナ 参考価格
(税別)
在庫状況 DXF STEP 出力
AR-0033 AR16-GB_5x4(M4,ISO-F_M5) 1 M4 27 15 17 AR/ER 5.0 4.0 AE-16M ¥13,400 通常在庫
AR-0033 AR16-GB_5x4(M4,ISO-F_M5) 2 U No.8 27 15 17 AR/ER 5.0 4.0 AE-16M ¥13,400 通常在庫
