AR-GHC型

Name: AR-GHC型
SKU: AR-0050
Price: 20900 JPY
Availability: OutOfStock

特徴

◎ 油穴なしタップで刃先に給油
(コレットの溝からクーラントを吐出するコレットスルー)
(AR-GH型と同様、割り溝からはクーラントが漏れない特殊仕様)
◎ 超硬タップ対応
◎ 16°テーパコレット (DIN6499 / ISO15488) と同じ外形
◎ タップ用角穴付き
◎ 高圧クーラント対応 (～7MPa)

おすすめポイント

油穴がないタップでクーラント対応(～7MPa)
角穴付きでタップがすべらない！

対応機構

クーラント安全装置ロング

組み合わせ表

製品名	組み合わせ
AR16-GHC型	ESS412-OHC型
AR32-GHC型	ESS1022-OHC型

主な仕様

製品名	機能
AR-GHC	角穴付き,コレットスルー (～7MPa)

カスタマーレビュー

タップを交換しても突出し量が変わらないので便利です。
油穴がないタップで刃先からクーラントを出せるので便利です。
他社製品よりクーラントがきれいにでます。

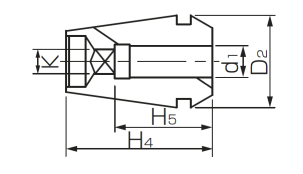

図面

スペック

注文code	製品名	ネジ規格	対応サイズ	H₄	H₅	D₂	アダプタ/コレット形式	タップ軸径d₁	角部幅K	専用スパナ	参考価格 (税別)	在庫状況
AR-0050	AR16-GHC_5.5x4.5(M5)	1	M5	27	22	17	AR/ER	5.5	4.5	AE-16M	￥19,000	要問合せ
AR-0050	AR16-GHC_5.5x4.5(M5)	1	M5.5	27	22	17	AR/ER	5.5	4.5	AE-16M	￥19,000	要問合せ
AR-0050	AR16-GHC_5.5x4.5(M5)	2	U No.10	27	22	17	AR/ER	5.5	4.5	AE-16M	￥19,000	要問合せ
AR-0050	AR16-GHC_5.5x4.5(M5)	2	U No.12	27	22	17	AR/ER	5.5	4.5	AE-16M	￥19,000	要問合せ
AR-0051	AR16-GHC_6x4.5(M6.U1/4)	1	M6	27	22	17	AR/ER	6.0	4.5	AE-16M	￥19,000	要問合せ
AR-0051	AR16-GHC_6x4.5(M6.U1/4)	2	U 1/4	27	22	17	AR/ER	6.0	4.5	AE-16M	￥19,000	要問合せ
AR-0053	AR16-GHC_6.1x5(U5/16)	2	U 5/16	27	22	17	AR/ER	6.1	5.0	AE-16M	￥19,000	要問合せ
AR-0054	AR16-GHC_6.2x5(M7.M8)	1	M7	27	22	17	AR/ER	6.2	5.0	AE-16M	￥19,000	要問合せ
AR-0054	AR16-GHC_6.2x5(M7.M8)	1	M8	27	22	17	AR/ER	6.2	5.0	AE-16M	￥19,000	要問合せ
AR-0055	AR16-GHC_7x5.5(M9.M10.U3/8,DIN376_M10)	1	M9	27	22	17	AR/ER	7.0	5.5	AE-16M	￥19,000	要問合せ
AR-0055	AR16-GHC_7x5.5(M9.M10.U3/8,DIN376_M10)	1	M10	27	22	17	AR/ER	7.0	5.5	AE-16M	￥19,000	要問合せ
AR-0055	AR16-GHC_7x5.5(M9.M10.U3/8,DIN376_M10)	2	U 3/8	27	22	17	AR/ER	7.0	5.5	AE-16M	￥19,000	要問合せ
AR-0056	AR16-GHC_8x6(P1/8.U7/16.M11)	1	M11	27	22	17	AR/ER	8.0	6.0	AE-16M	￥19,000	要問合せ
AR-0056	AR16-GHC_8x6(P1/8.U7/16.M11)	2	U 7/16	27	22	17	AR/ER	8.0	6.0	AE-16M	￥19,000	要問合せ
AR-0056	AR16-GHC_8x6(P1/8.U7/16.M11)	3	P 1/8	27	22	17	AR/ER	8.0	6.0	AE-16M	￥19,000	要問合せ
AR-0058	AR16-GHC_8.5x6.5(M12)	1	M12	27	22	17	AR/ER	8.5	6.5	AE-16M	￥19,000	要問合せ
AR-0103	AR32-GHC_7x5.5(M9.M10.U3/8,DIN376_M10)	1	M10	40	30	33	AR/ER	7.0	5.5	FK-7	￥26,200	要問合せ
AR-0103	AR32-GHC_7x5.5(M9.M10.U3/8,DIN376_M10)	2	U 3/8	40	30	33	AR/ER	7.0	5.5	FK-7	￥26,200	要問合せ
AR-0117	AR32-GHC_8x6(P1/8ﾛﾝｸﾞﾀｯﾌﾟ.U7/16)	1	M11	40	30	33	AR/ER	8.0	6.0	FK-7	￥26,200	要問合せ
AR-0117	AR32-GHC_8x6(P1/8ﾛﾝｸﾞﾀｯﾌﾟ.U7/16)	2	U 7/16	40	30	33	AR/ER	8.0	6.0	FK-7	￥26,200	要問合せ
AR-0117	AR32-GHC_8x6(P1/8ﾛﾝｸﾞﾀｯﾌﾟ.U7/16)	3	P 1/8	40	30	33	AR/ER	8.0	6.0	FK-7	￥26,200	要問合せ
AR-0104	AR32-GHC_8.5x6.5(M12)	1	M12	40	30	33	AR/ER	8.5	6.5	FK-7	￥26,200	要問合せ
AR-0105	AR32-GHC_9x7(U1/2,DIN376_M12)	2	U 1/2	40	30	33	AR/ER	9.0	7.0	FK-7	￥26,200	要問合せ
AR-0106	AR32-GHC_10.5x8(M14.U9/16)	1	M14	40	30	33	AR/ER	10.5	8.0	FK-7	￥26,200	要問合せ
AR-0106	AR32-GHC_10.5x8(M14.U9/16)	2	U 9/16	40	30	33	AR/ER	10.5	8.0	FK-7	￥26,200	要問合せ
AR-0107	AR32-GHC_12x9(U5/8,DIN376_M16)	2	U 5/8	40	35	33	AR/ER	12.0	9.0	FK-7	￥26,200	要問合せ
AR-0108	AR32-GHC_12.5x10(M16,ISO-R_M16)	1	M16	40	35	33	AR/ER	12.5	10.0	FK-7	￥26,200	要問合せ
AR-0109	AR32-GHC_14x11(M18.U3/4,DIN376_M18)	1	M18	40	35	33	AR/ER	14.0	11.0	FK-7	￥26,200	要問合せ
AR-0111	AR32-GHC_15x12(M20)	1	M20	40	35	33	AR/ER	15.0	12.0	FK-7	￥26,200	要問合せ
AR-0113	AR32-GHC_17x13(M22.U7/8)	1	M22	40	33	33	AR/ER	17.0	13.0	FK-7	￥26,200	要問合せ

※盛上げタップをご使用の場合はご相談ください。
※印のタップサイズは加工トルクによりますのでご相談ください。
