アクセサリ

DS/ER20シーリングディスク（RF414-OHC用）

特徴	◎DS/ER20　シーリングディスク
おすすめポイント	RF414-OHCで油穴付きタップでクーラントを出すのに必要な部品です。

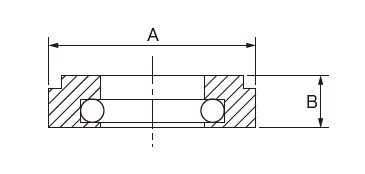

図面

スペック

注文code	製品名	対象型式	DS/ER20型	A [mm]	B [mm]	タップ軸径d¹	メートルネジ	ユニファイネジ	管用ネジ	参考価格 (税別)	在庫状況
ACC-0210	DS/ER20-5(φ5~4.5)ｼｰﾘﾝｸﾞﾃﾞｨｽｸ	RF414-OHC	DS/ER20- 5 （ ø5～4.5）	16	4	5	M4	U No.8		￥7,000	通常在庫
ACC-0211	DS/ER20-5.5(φ5.5~5)ｼｰﾘﾝｸﾞﾃﾞｨｽｸ	RF414-OHC	DS/ER20- 5.5（ø5.5～5）	16	4	5.5	M5・M5.5	U No.10・U No.12		￥7,000	通常在庫
ACC-0212	DS/ER20-6(φ6~5.5)ｼｰﾘﾝｸﾞﾃﾞｨｽｸ	RF414-OHC	DS/ER20- 6.0（ø6～5.5）	16	4	6	M6	U 1/4		￥7,000	通常在庫
ACC-0213	DS/ER20-6.5(φ6.5~6)ｼｰﾘﾝｸﾞﾃﾞｨｽｸ	RF414-OHC	DS/ER20- 6.5（ø6.5～6）	16	4	6.2	M7・M8			￥7,000	通常在庫
ACC-0214	DS/ER20-7(φ7~6.5)ｼｰﾘﾝｸﾞﾃﾞｨｽｸ	RF414-OHC	DS/ER20- 7.0（ø7～6.5）	16	4	7	M9・M10	U 3/8		￥7,000	通常在庫
ACC-0215	DS/ER20-8(φ8~7.5)ｼｰﾘﾝｸﾞﾃﾞｨｽｸ	RF414-OHC	DS/ER20- 8.0（ø8～7.5）	16	4	8	M11	U 7/16	P 1/8	￥7,000	通常在庫
ACC-0216	DS/ER20-8.5(φ8.5~8)ｼｰﾘﾝｸﾞﾃﾞｨｽｸ	RF414-OHC	DS/ER20- 8.5（ø8.5～8）	16	4	8.5	M12			￥7,000	通常在庫
ACC-0218	DS/ER20-10.5(φ10.5~10)ｼｰﾘﾝｸﾞﾃﾞｨｽｸ	RF414-OHC	DS/ER20-10.5（ø10.5～10）	16	4	10.5	M14	U 9/16		￥7,000	通常在庫

各タップサイズごとに必要です。
