HSK-HA-M-OHC

Name: HSK-HA-M-OHC
SKU: HAM-0026
Price: 50710 JPY
Availability: InStock

特徴

◎同期制御加工機専用
◎マイクロフロート(R)（微少伸縮）
◎センタースルー給油対応
◎油穴付きタップでクーラントスルーをご使用の場合、TC-MO-SBアダプタをご使用ください
◎油穴無しタップでクーラントスルーをご使用の場合、TC-MO-3H/ON-SBアダプタをご使用ください
◎タップアダプタ、タップの着脱がクイックチェンジ
●ミスト仕様にも対応可能

おすすめポイント

難削材加工には特に効果を発揮！
タップ加工時の同期誤差を吸収！
ロングアダプタ使用でロングタップ不要！
タップアダプタ、タップがワンタッチで交換できる！
センタースルー対応!(油穴無しタップ用アダプタもあります)
タップの四角部でドライブするので、大径(最大M38)タップでもすべらない！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	コレット/タップアダプタ
HA 412-M-OHC	TC 412-MO
	TC 412-MO-SB
	TC 412-MO-HP-(3H/ON)-SB
HA1022-M-OHC	TC1022-MO
	TC1022-MO-SB
	TC1022-MO-HP-ON-SB
HA2035-M-OHC	TC2035-MO
	TC2035-MO-SB

別売品

本体に付属していません。別途購入が必要です。

TC-MOアダプタ

※安全装置付のTCは使用できません

カスタマーレビュー

タップが折れにくくなりました。
コレットチャックから変更したらタップの寿命が延びました。
ネジ山のムシレが無くなりました。
タップに切粉がからまなくなりました。
少量加工品が多く、タップサイズ変更など段取り替えが早くて効率が上がりました。
油穴が付いていないタップでも、先端にクーラントを出せて刃先に油をかけることができました。

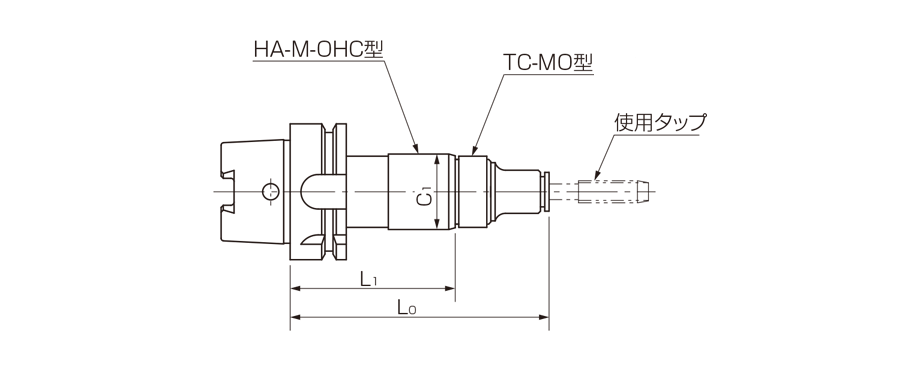

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
HAM-0026	HSK-A40-H-HA412-M-OHC	M3～M14	3	14	110	66.5	35	TC-MO(-SB,3H/ON-SB),TC-N	0.4	￥70,800	要問合せ
HAM-0027	HSK-A50-H-HA412-M-OHC	M3～M16	3	16	120	76.5	35	TC-MO(-SB,3H/ON-SB),TC-N	0.62	￥70,800	要問合せ
HAM-0035	HSK-E40-HA412-M-OHC	M3～M14	3	14	110	66.5	35	TC-MO(-SB,3H/ON-SB),TC-N	0.41	￥78,900	要問合せ
HAM-0036	HSK-E50-HA412-M-OHC	M3～M16	3	16	120	76.5	35	TC-MO(-SB,3H/ON-SB),TC-N	0.65	￥78,900	要問合せ
HAM-0029	HSK-A63-H-HA412-M-OHC	M3～M16	3	16	120	76.5	35	TC-MO(-SB,3H/ON-SB),TC-N	0.89	￥46,100	通常在庫
HAM-0052	HSK-A63-H-HA1022-M-OHC	M8～M27	8	27	165	100	50	TC-MO(-SB,ON-SB),TC-N	1.32	￥55,000	通常在庫
HAM-0068	HSK-A63-H-HA2035-M-OHC	M18～M38	18	38	210	125.5	72	TC-MO(-SB,-SL,ON-SB),TC-N	1.98	￥80,100	通常在庫
HAM-0031	HSK-A100-H-HA412-M-OHC	M3～M16	3	16	135	91.5	35	TC-MO(-SB,3H/ON-SB),TC-N	2.8	￥67,700	通常在庫
HAM-0054	HSK-A100-H-HA1022-M-OHC	M8～M27	8	27	165	100	50	TC-MO(-SB,ON-SB),TC-N	3.14	￥101,600	通常在庫
HAM-0069	HSK-A100-H-HA2035-M-OHC	M18～M38	18	38	210	125	72	TC-MO(-SB,-SL,ON-SB),TC-N	4.33	￥126,900	通常在庫

※HSKシャンクはマニュアルクランプ穴付が標準です。
※クーラントパイプは可倒式です。
