HSK-SKB

Name: HSK-SKB
SKU: SKB-0015
Price: 40920 JPY
Availability: InStock

特徴

◎同期制御加工機専用
◎高速タッピングに最適
◎センタースルー給油対応
◎油穴付きタップでクーラントスルーをご使用の場合、TCA-HP1-SBアダプタをご使用ください
◎油穴無しタップでクーラントスルーをご使用の場合、TCA-3H/ON-SBアダプタをご使用ください
◎短身により工作範囲が拡大
◎タップの着脱がワンタッチ

おすすめポイント

構造がシンプルで、コストパフォーマンス抜群！
TCアダプタより振れが少なく、ロングアダプタでも安心！
6種類の長さのTCAアダプタがありロングタップが不要！
タップの四角部でドライブするので、タップがすべらない！
センタースルー対応!(油穴無しタップ用アダプタもあります)

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	コレット/タップアダプタ
SKB 412	TCA 412※クーラントスルー非対応
	TCA 412-HP1-SB
	TCA 412-HP1-(3H/ON)-SB
SKB1022	TCA 1022※クーラントスルー非対応
	TCA 1022-HP1-SB
	TCA 1022-HP1-ON-SB

付属品

本体に付属しています。追加購入も可能です。

クランプスクリュー

別売品

本体に付属していません。別途購入が必要です。

TCAアダプタ

カスタマーレビュー

ワーク干渉がありロングタップを使っていましたが、ロングアダプタで解決しました。
ホルダもアダプタも手ごろな価格なので、各サイズ専用で使っています。
タップを交換してもツール長が変わらず便利です。
油穴が付いていないタップでも、先端にクーラントを出せて刃先に油をかけることができました。
タップに切粉がからまなくなりました。

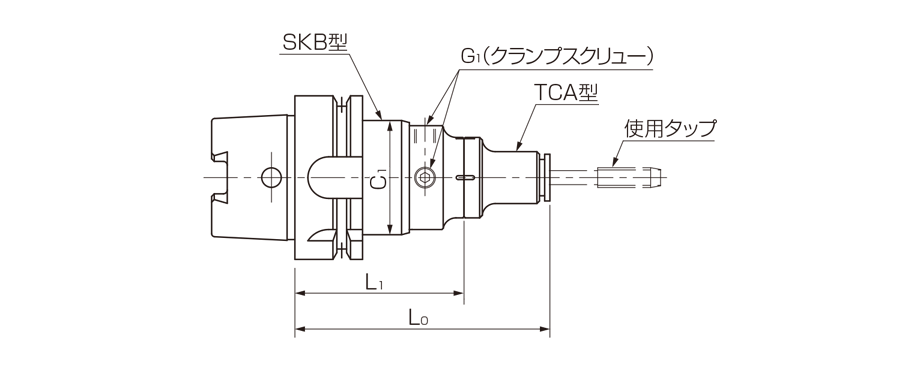

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	G₁ [mm]	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
SKB-0015	HSK-A40-H-SKB412	M2～M12	2	12	108	75	44	M 8 P1.0	TCA(-SB,3H/ON-SB,-ER)	0.55	￥55,000	要問合せ
SKB-0016	HSK-A50-H-SKB412	M2～M12	2	12	113	80	44	M 8 P1.0	TCA(-SB,3H/ON-SB,-ER)	0.79	￥55,000	要問合せ
SKB-0022	HSK-E40-SKB412	M2～M12	2	12	108	75	44	M 8 P1.0	TCA(-SB,3H/ON-SB,-ER)	0.56	￥70,800	要問合せ
SKB-0023	HSK-E50-SKB412	M2～M12	2	12	113	80	44	M 8 P1.0	TCA(-SB,3H/ON-SB,-ER)	0.81	￥70,800	要問合せ
SKB-0017	HSK-A63-H-SKB412	M2～M12	2	12	98	65	44	M 8 P1.0	TCA(-SB,3H/ON-SB,-ER)	0.89	￥37,200	通常在庫
SKB-0036	HSK-A63-H-SKB1022	M10～M24	10	24	149	94	56	M10 P1.0	TCA(-SB,ON-SB)	1.54	￥44,400	通常在庫
SKB-0019	HSK-A100-H-SKB412	M2～M12	2	12	103	70	44	M 8 P1.0	TCA(-SB,3H/ON-SB,-ER)	2.31	￥70,800	通常在庫
SKB-0038	HSK-A100-H-SKB1022	M10～M24	10	24	135	80	56	M10 P1.0	TCA(-SB,ON-SB)	2.48	￥78,700	通常在庫

※HSKシャンクはマニュアルクランプ穴付が標準です。
※クーラントパイプは可倒式です。
※L₀寸法は、TCA-S装着時のものです。その他は(L₁＋H₁)にて算出ください。
