BT-SA-Ⅲ

Name: BT-SA-Ⅲ
SKU: SA3-0001
Price: 79310 JPY
Availability: InStock

特徴

◎「カトウタッパー」のベストセラー
◎ ネジ深さ制限装置（定寸機構）内蔵
◎タップアダプタ、タップの着脱がクイックチェンジ
● 機械・ワーク・切削条件を選ばないタッパー
● 試作・単品・金型などの高価なワーク加工に最適
● 使用条件によりバネ力・伸縮量などの仕様変更が可能
● 伸縮装置が送り誤差を吸収、高いネジ精度を実現
● 右ネジ用が標準（左ネジ用も製作可能）
●プログラム参考資料
◎2面拘束仕様はDBTシャンク

おすすめポイント

タップアダプタ、タップがワンタッチで交換できる！
NC機械用のフルスペックタッパー！
定寸機構の使用で、スパイラルタップの切粉の巻きつきが少ない！
SS材加工でも、安全装置無しのTC-MOか、トルクアップ仕様のTC-REDがおすすめ！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	組み合わせ
SA206-Ⅲ	TC206-M
	TC206
SA412-Ⅲ	TC412-MO
	TC412
SA1022-Ⅲ	TC1022-MO
	TC1022
SA2035-Ⅲ	TC2035-MO
	TC2035
SA3050-Ⅲ	TC3050-MO
	TC3050
SA50100-Ⅲ	TC50100-M
	TC50100

別売品

本体に付属していません。別途購入が必要です。

TC-MOアダプタ

※安全装置付のTCも使用できます

カスタマーレビュー

ずっとSA-Ⅲ型ばかり使ってますが、トラブルも少なく安心です。
管用テーパタップも、定寸機構使用してネジ深さがばらつきません。
単品加工が多いため、タップの摩耗していても、TCの安全装置が働いて折損以前に機械を止める事が出来ました。
大径加工で安心して使用できます。

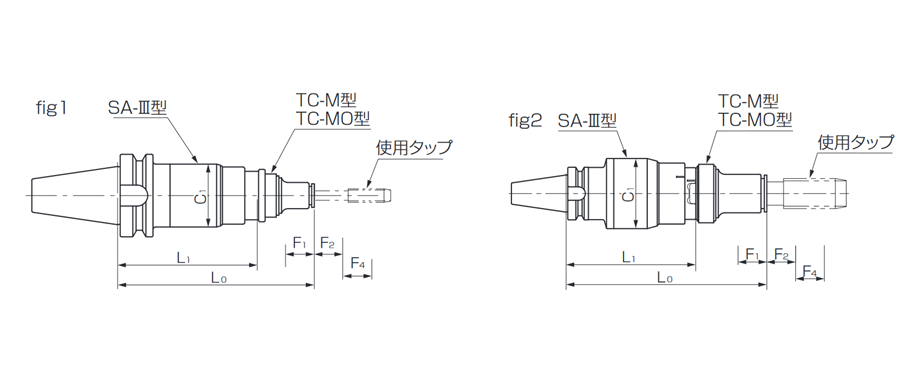

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	fig	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₁ [mm]	F₂ [mm]	F₄ [mm]	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
SA3-0001	BT30-SA206-Ⅲ	M2～M8	2	8	1	120	88	33	5	※(3)	※(7.0)	TC,TC-M	0.64	￥72,100	通常在庫
SA3-0079	BT30-SA412-Ⅲ	M3～M16	3	16	1	150	106.5	48	7	※(5)	※(8.5)	TC,TC-MO,TC-N	1.14	￥72,100	通常在庫
SA3-0014	BT40-SA206-Ⅲ	M2～M8	2	8	1	120	88	33	5	※(3)	※(7.0)	TC,TC-M	1.2	￥72,100	通常在庫
SA3-0090	BT40-SA412-Ⅲ	M3～M16	3	16	1	150	106.5	48	7	※(5)	※(8.5)	TC,TC-MO,TC-N	1.68	￥72,100	通常在庫
SA3-0236	BT40-SA1022-Ⅲ	M8～M27	8	27	1	195	130	66	10	※(6)	※(11.0)	TC,TC-MO,TC-N	2.62	￥88,900	通常在庫
SA3-0376	BT40-SA2035-Ⅲ	M18～M38	18	38	2	240	155	84	10	※(7)	※(13.0)	TC(-SL),TC-MO(-SL),TC-N	3.91	￥119,200	通常在庫
SA3-0025	BT50-SA206-Ⅲ	M2～M8	2	8	1	150	118	33	5	※(3)	※(7.0)	TC,TC-M	3.98	￥86,500	通常在庫
SA3-0107	BT50-SA412-Ⅲ	M3～M16	3	16	1	150	106.5	48	7	※(5)	※(8.5)	TC,TC-MO,TC-N	4.17	￥86,500	通常在庫
SA3-0248	BT50-SA1022-Ⅲ	M8～M27	8	27	1	195	130	66	10	※(6)	※(11.0)	TC,TC-MO,TC-N	5.01	￥99,000	通常在庫
SA3-0382	BT50-SA2035-Ⅲ	M18～M38	18	38	2	225	140	84	10	※(7)	※(13.0)	TC(-SL),TC-MO(-SL),TC-N	5.83	￥127,400	通常在庫
SA3-0322	BT50-SA3050-Ⅲ	M27～M56	27	56	2	285	185	104	15	※(8)	※(14.0)	TC(-SL),TC-MO(-SL),TC-N	8.6	￥192,100	通常在庫
SA3-0353	BT50-SA50100-Ⅲ	M50～M100	50	100	2	375	245	132	25	※(20)	※(6.0)	TC(-SL),TC-M(-SL)	15.9	￥389,200	通常在庫

※F₁: 縮み量 F₂: 伸び量 F₄: 逆転時の伸び量
※F₂, F₄量は参考値です。

オプション

縮み量・伸び量の変更表 (単位:mm)

オプション名称	タイプ1
変更内容	F₁量の変更
SA206-Ⅲ	F₁=0
SA412-Ⅲ	F₁=0
SA1022-Ⅲ	F₁=0
SA2035-Ⅲ	F₁=0
SA3050-Ⅲ	F₁=0
SA50100-Ⅲ	ー
