MT-SA-Ⅲ

Name: MT-SA-Ⅲ
SKU: SA3-0041
Price: 48730 JPY
Availability: InStock

特徴

◎「カトウタッパー」のベストセラー
◎ ネジ深さ制限装置（定寸機構）内蔵
◎タップアダプタ、タップの着脱がクイックチェンジ
● 使用条件によりバネ力・伸縮量などの仕様変更が可能
● 伸縮装置が送り誤差を吸収、高いネジ精度を実現
● 右ネジ用が標準（左ネジ用も製作可能）
●プログラム参考資料
※モールステーパの場合、
・ボール盤はMT-HA型かMT-RA型がお勧め
・汎用旋盤はMT-SA-Ⅱ型またはMT-SA-Ⅰ型がお勧め

おすすめポイント

タップアダプタ、タップがワンタッチで交換できる！
NC機用のフルスペックタッパー！
定寸機構の使用で、スパイラルタップの切粉の巻きつきが少ない！
SS材加工でも、安全装置無しのTC-MOか、トルクアップ仕様のTC-REDがおすすめ！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	組み合わせ
SA206-Ⅲ	TC206
	TC206-M
SA412-Ⅲ	TC412
	TC412-MO
SA1022-Ⅲ	TC1022
	TC1022-MO
SA2035-Ⅲ	TC2035
	TC2035-MO
SA-3050-Ⅲ	TC3050
	TC3050-MO
SA50100-Ⅲ	TC50100
	TC50100-M

別売品

本体に付属していません。別途購入が必要です。

TCアダプタ

※安全装置なしのTC-MOも使用できます

カスタマーレビュー

ずっとSA-Ⅲばかり使ってますが、トラブルも少なく安心です。
管用テーパタップも、定寸機構使用してネジ深さがばらつきません。
単品加工が多いため、タップの摩耗していても、TC型の安全装置が働いて折損以前に機械を止める事が出来ました。
大径加工で安心して使用できます。

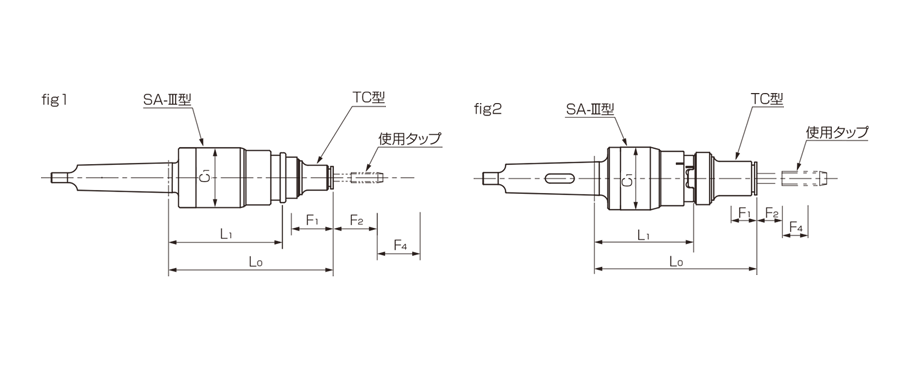

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	fig	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₁ [mm]	F₂ [mm]	F₄ [mm]	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
SA3-0041	MT2-SA206-Ⅲ	M2～M8	2	8	1	110	78	33	5	※(3)	※(7.0)	TC,TC-M	0.41	￥44,300	通常在庫
SA3-0147	MT2-SA412-Ⅲ	M3～M12	3	12	1	132	88.5	48	7	※(5)	※(8.5)	TC,TC-MO,TC-N	0.85	￥44,300	通常在庫
SA3-0156	MT3-SA412-Ⅲ	M3～M16	3	16	1	132	88.5	48	7	※(5)	※(8.5)	TC,TC-MO,TC-N	0.99	￥44,300	通常在庫
SA3-0277	MT3-SA1022-Ⅲ	M8～M22	8	22	1	181	116	66	10	※(6)	※(11.0)	TC,TC-MO,TC-N	2.08	￥55,000	通常在庫
SA3-0280	MT4-SA1022-Ⅲ	M8～M27	8	27	1	181	116	66	10	※(6)	※(11.0)	TC,TC-MO,TC-N	2.37	￥55,000	通常在庫
SA3-0397	MT4-SA2035-Ⅲ	M18～M35	18	35	2	218	133	84	10	※(7)	※(13.0)	TC(-SL),TC-MO(-SL),TC-N	3.5	￥94,600	通常在庫
SA3-0399	MT5-SA2035-Ⅲ	M18～M38	18	38	2	218	133	84	10	※(7)	※(13.0)	TC(-SL),TC-MO(-SL),TC-N	4.27	￥102,200	要問合せ
SA3-0339	MT5-SA3050-Ⅲ	M27～M56	27	56	2	278	178	104	15	※(8)	※(14.0)	TC(-SL),TC-MO(-SL),TC-N	7.26	￥152,900	要問合せ
SA3-0364	MT5-SA50100-Ⅲ	M50～M75	50	75	2	395.5	265.5	132	25	※(20)	※(6.0)	TC(-SL),TC-M(-SL)	15.7	￥246,800	要問合せ

※F₁: 縮み量 F₂: 伸び量 F₄:逆転時の伸び量
※F₂ F₄は参考値です。
※MT5以上のシャンクにはオークマ（株）、東芝機械(株）、(株）野村製作所用向けに3種類のｺｯﾀ穴を用意しております。
