DBT-SA-Ⅲ-OHC

Name: DBT-SA-Ⅲ-OHC
SKU: SA3-0451
Price: 135850 JPY
Availability: OutOfStock

特徴

◎ ネジ深さ制限装置（定寸機構）内蔵
◎センタースルー給油対応
◎油穴付きタップでクーラントスルーをご使用の場合、TC-MO-SBアダプタをご使用ください
◎油穴無しタップでクーラントスルーをご使用の場合、TC-MO-3H/ON-SBアダプタをご使用ください
◎タップアダプタ、タップの着脱がクイックチェンジ
●TC-MO型使用で供給ポンプ圧2MPaまで対応
●ミスト仕様も製作可能
●右ネジ用が標準（左ネジ用も製作可能）
●プログラム参考資料
●このシャンクは、BBT仕様およびBT仕様の主軸に使用できます。

おすすめポイント

タップアダプタ、タップがワンタッチで交換できる！
5面加工機や大型加工機でタップ刃先にクーラントが供給できる。
NC機用のフルスペックタッパー！
定寸機構の使用で、スパイラルタップの切粉の巻きつきが少ない！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	組み合わせ
SA 412-Ⅲ-OHC	TC 412-MO-SB
	TC 412-MO-HP-(3H/ON)-SB
SA1022-Ⅲ-OHC	TC1022-MO-SB
	TC1022-MO-HP-ON-SB
SA2035-Ⅲ-OHC	TC2035-MO-SB
SA3050-Ⅲ-OHC	TC3050-MO-SB

別売品

本体に付属していません。別途購入が必要です。

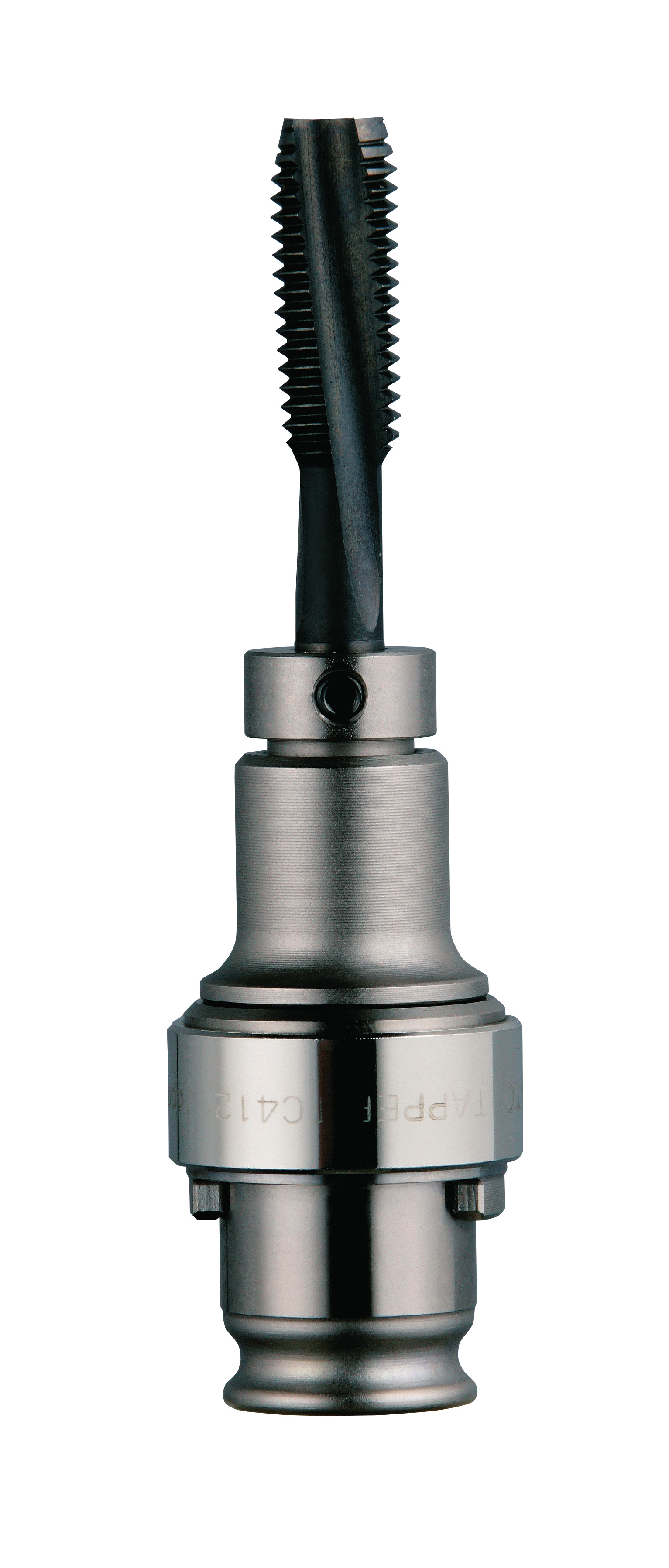

TC-MO-SBアダプタ

※安全装置付のTCは使用できません

カスタマーレビュー

外部給油だと刃長が変わるので、刃先にクーラントが届かず困っていたが解消できました。
管用テーパタップも、定寸機構使用してネジ深さがばらつきません。
大径加工で安心して使用できます。

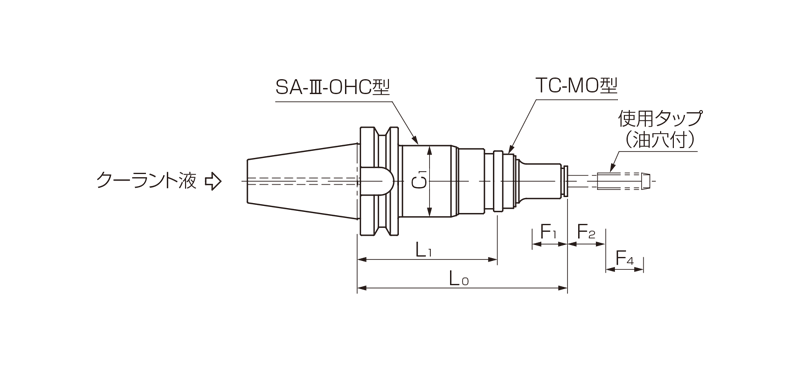

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₁ [mm]	F₂ [mm]	F₄ [mm]	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
SA3-0615	DBT40-SA412-Ⅲ-OHC	M3～M16	3	16	165	121.5	48	3	※(5)	※(8)	TC-MO(-SB,3H/ON-SB)	2.14	￥123,500	要問合せ
SA3-0616	DBT40-SA1022-Ⅲ-OHC	M8～M27	8	27	225	130	66	5	※(6)	※(10)	TC-MO(-SB,ON-SB)	3.44	￥123,500	要問合せ
SA3-0451	DBT50-SA412-Ⅲ-OHC	M3～M16	3	16	180	136.5	48	3	※(5)	※(8)	TC-MO(-SB,3H/ON-SB)	4.41	￥123,500	要問合せ
SA3-0470	DBT50-SA1022-Ⅲ-OHC	M8～M27	8	27	195	130	66	5	※(6)	※(10)	TC-MO(-SB,ON-SB)	5	￥123,500	要問合せ
SA3-0490	DBT50-SA2035-Ⅲ-OHC	M18～M38	18	38	275	190	84	10	※(7)	※(11)	TC-MO(-SB,-SL,ON-SB)	7	￥155,000	要問合せ
SA3-0479	DBT50-SA3050-Ⅲ-OHC	M27～M56	27	56	345	245	100	10	※(8)	※(14)	TC-MO(-SB,-SL,ON-SB)	11.3	￥212,100	要問合せ

※F₁: 縮み量 F₂: 伸び量 F₄:逆転時の伸び量
※F₂ F₄は参考値です
