BT-ECP

Name: BT-ECP
SKU: ECP-0001
Price: 39050 JPY
Availability: InStock

特徴

◎同期ズレの不安を解消
◎細身のペンシルタイプ
◎タップの着脱がクイックチェンジ
●機能をテンションのみに限定（浅ネジ防止）
●TCA-Sアダプタとの組み合わせにより、従来のSA-Ⅲタッパーとの長さが同じになる為、プログラムを変更せず置換え可能
●難削材加工でもテンションによりムシレなどを防止
◎2面拘束仕様はDBTシャンク

おすすめポイント

構造がシンプルで、コストパフォーマンス抜群！
同期と非同期のNC工作機械で兼用可能！
細身なため、ロングアダプタ使用で段際加工などもロングタップ不必要！
逆転時の同期誤差を吸収！
縮み機構がなく、浅ネジを防止!

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	組み合わせ
ECP 412	TCA 412
ECP1022	TCA1022

付属品

本体に付属しています。追加購入も可能です。

クランプスクリュー

別売品

本体に付属していません。別途購入が必要です。

TCAアダプタ

カスタマーレビュー

古い機械と新しい機械が混在しているので、使いまわしが出来ました。
安全装置の設定ミスが無いので、折損を防止できました。
逆転時のタップ折れがなくなりました。
縮みが無いので浅ネジが無くなりました。
タップに切粉がからまなくなりました。

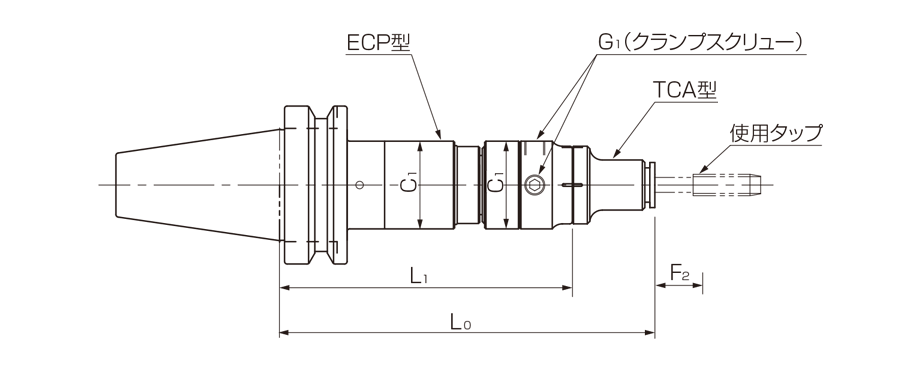

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₂ [mm]	G₁ [mm]	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
ECP-0001	BT30-ECP412	M4～M12	4	12	150	117	35	10	M 8 P1.0	TCA	0.91	￥35,500	要問合せ
ECP-0002	BT40-ECP412	M4～M12	4	12	150	117	35	10	M 8 P1.0	TCA	1.45	￥35,500	通常在庫
ECP-0008	BT40-ECP1022	M10～M24	10	24	195	140	50	15	M10 P1.0	TCA	2.06	￥42,500	通常在庫
ECP-0003	BT50-ECP412	M4～M12	4	12	150	117	35	10	M 8 P1.0	TCA	4	￥42,500	通常在庫
ECP-0009	BT50-ECP1022	M10～M24	10	24	195	140	50	15	M10 P1.0	TCA	4.52	￥49,400	通常在庫

※F₂: 伸び量
※L₀寸法は、TCA-S装着時のものです。その他は(L₁＋H₁)にて算出ください。
