BT-ECG

Name: BT-ECG
SKU: ECG-0001
Price: 51590 JPY
Availability: InStock

特徴

◎ ネジ深さ制限装置（定寸機構）内蔵
◎ネジ深さ寸法が安定（縮みなし）
◎管用ネジなど精度の高い止りネジの加工も安心
◎タップの着脱がクイックチェンジ
●プログラム参考資料
◎2面拘束仕様はDBTシャンク

おすすめポイント

構造がシンプルで、コストパフォーマンス抜群！
定寸機構の使用で、スパイラルタップの切粉の巻きつきが少ない！
逆転時の同期誤差を吸収！
縮み機構がなく、浅ネジを防止!

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	組み合わせ
ECG 412	TCA 412
ECG1022	TCA1022

付属品

本体に付属しています。追加購入も可能です。

クランプスクリュー

別売品

本体に付属していません。別途購入が必要です。

TCAアダプタ

カスタマーレビュー

古い機械と新しい機械が混在しているので、使いまわしが出来ました。
管用テーパタップも、定寸機構使用してネジ深さがばらつきません。
縮みが無いので浅ネジが無くなりました。
タップに切粉がからまなくなりました。

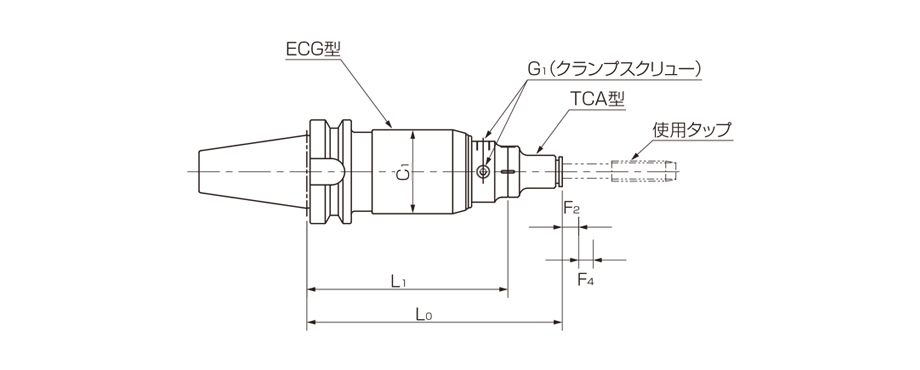

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₂ [mm]	F₄ [mm]	G₁ [mm]	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
ECG-0001	BT30-ECG412	M4～M12	4	12	155	122	51	※(5)	※(8.5)	M 8 P1.0	TCA	1.3	￥46,900	要問合せ
ECG-0002	BT40-ECG412	M4～M12	4	12	155	122	51	※(5)	※(8.5)	M 8 P1.0	TCA	1.84	￥46,900	要問合せ
ECG-0009	BT40-ECG1022	M10～M24	10	24	199	144	69.5	※(6)	※(11.0)	M10 P1.0	TCA	2.8	￥57,900	通常在庫
ECG-0004	BT50-ECG412	M4～M12	4	12	155	122	51	※(5)	※(8.5)	M 8 P1.0	TCA	4.32	￥56,400	通常在庫
ECG-0010	BT50-ECG1022	M10～M24	10	24	199	144	69.5	※(6)	※(11.0)	M10 P1.0	TCA	5.21	￥64,500	通常在庫

※F₂: 伸び量 F₄: 逆転時の伸び量
※F₂ F₄は参考値です。
※L₀寸法は、TCA-S装着時のものです。その他は(L₁＋H₁)にて算出ください。
