ST-SA-Ⅵ

Name: ST-SA-Ⅵ
SKU: SA6-0016
Price: 59070 JPY
Availability: InStock

特徴

◎あらゆる機械に使用できる短身タイプ
◎タップアダプタ、タップの着脱がクイックチェンジ
●伸縮装置が送り誤差を吸収
●短身なので狭い作業空間に最適

おすすめポイント

タップアダプタ、タップがワンタッチで交換できる！
ワークまでの距離が短い加工におすすめ！
逆転可能な機械対応ミーリングチャック用タッパー！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

別売品

本体に付属していません。別途購入が必要です。

TCアダプタ

※安全装置なしのTC-MOも使用できます

カスタマーレビュー

割出し台がテーブルに載っていても、タッパーが短いので干渉回避できました。
大きなワークでも加工できました。
いろんな機械で使えて助かります。

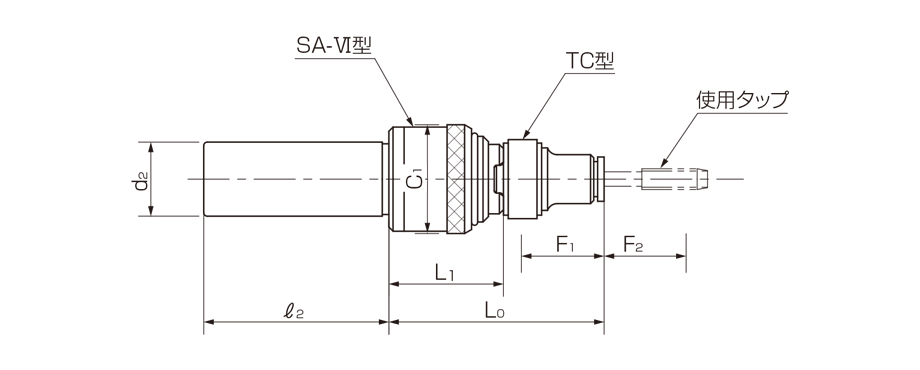

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₁ [mm]	F₂ [mm]	l₂	d₂	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
SA6-0016	ST20-SA412-Ⅵ	M3～M16	3	16	93	49.5	47	6	8	60	20	TC,TC-MO,TC-N	0.51	￥53,700	通常在庫
SA6-0020	ST25-SA412-Ⅵ	M3～M16	3	16	93	49.5	47	6	8	75	25	TC,TC-MO,TC-N	0.64	￥53,700	通常在庫
SA6-0024	ST32-SA412-Ⅵ	M3～M16	3	16	93	49.5	47	6	8	80	32	TC,TC-MO,TC-N	0.86	￥53,700	通常在庫
SA6-0071	ST32-SA1022-Ⅵ	M8～M27	8	27	140	75	64	8	10	80	32	TC,TC-MO,TC-N	1.47	￥60,500	通常在庫
SA6-0075	ST42-SA1022-Ⅵ	M8～M27	8	27	140	75	64	8	10	80	42	TC,TC-MO,TC-N	1.8	￥70,200	要問合せ

※F₁: 縮み量 F₂: 伸び量
