STT-SA-Ⅵ

Name: STT-SA-Ⅵ
SKU: SA6-0028
Price: 59070 JPY
Availability: InStock

特徴

◎あらゆる機械に使用できる短身タイプ
◎タップアダプタ、タップの着脱がクイックチェンジ
●伸縮装置が送り誤差を吸収
●短身なので狭い作業空間に最適

おすすめポイント

タップアダプタ、タップがワンタッチで交換できる！
SA-Ⅲより短身なのでNC旋盤に最適！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

別売品

本体に付属していません。別途購入が必要です。

TC-MOアダプタ

※安全装置付のTCも使用できます。

カスタマーレビュー

タッパーが短く、小型NC旋盤でも使用できました。
古いNC旋盤で送り誤差が心配でしたが、伸縮機構が付いているので上手く加工できました。
小径の刃物台(STT20)の小型旋盤でも使えました。

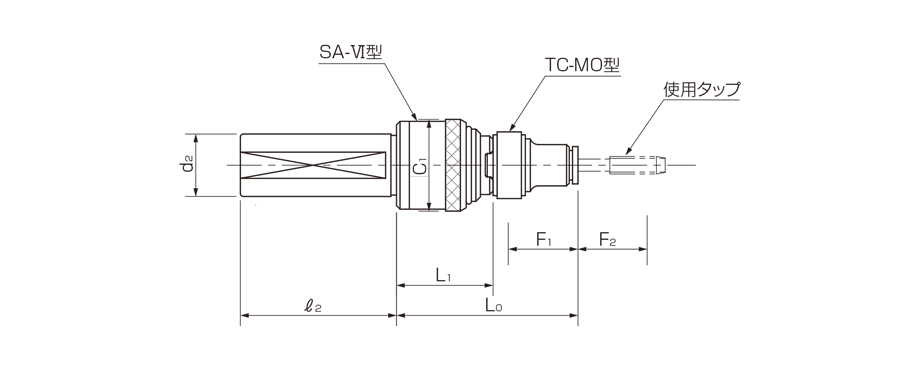

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₁ [mm]	F₂ [mm]	l₂	d₂	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
SA6-0028	STT20-SA412-Ⅵ	M3～M16	3	16	93	49.5	47	6	8	60	20	TC,TC-MO,TC-N	0.51	￥53,700	通常在庫
SA6-0034	STT25-SA412-Ⅵ	M3～M16	3	16	93	49.5	47	6	8	75	25	TC,TC-MO,TC-N	0.64	￥53,700	通常在庫
SA6-0041	STT32-SA412-Ⅵ	M3～M16	3	16	93	49.5	47	6	8	80	32	TC,TC-MO,TC-N	0.86	￥53,700	通常在庫
SA6-0077	STT32-SA1022-Ⅵ	M8～M27	8	27	140	75	64	8	10	80	32	TC,TC-MO,TC-N	1.47	￥60,500	通常在庫
SA6-0085	STT40-SA1022-Ⅵ	M8～M27	8	27	140	75	64	8	10	80	40	TC,TC-MO,TC-N	1.73	￥70,200	通常在庫

※F₁: 縮み量 F₂: 伸び量
