BT-SA-RⅡ

Name: BT-SA-RⅡ
SKU: SAR-0069
Price: 152790 JPY
Availability: OutOfStock

特徴

◎ 自動逆転装置内蔵M/C専用タッパー
◎機械寿命の向上と加工時間の短縮を実現
◎タップアダプタ、タップの着脱がクイックチェンジ
●大型M/C等、主軸モータの大きな工作機械でも効率的にネジ立てが可能
●ネジ深さも安定
●主軸を逆転しないので、節電にも貢献
●逆転比1:1でNCプログラムの作成が簡単
●SA-RⅡ型には位置決めブロックが必要
●標準で左右ネジ加工に対応

おすすめポイント

タップアダプタ、タップがワンタッチで交換できる！
同サイズで多数のタップ加工があるワークに最適！
回転数が速いほど有効(タッパーの許容回転数以内で)！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	組み合わせ
SA 206-RⅡ	TC 206-M
SA 412-RⅡ	TC 412-MO
SA1022-RⅡ	TC1022-MO

別売品

本体に付属していません。別途購入が必要です。

TC-MOアダプタ

カスタマーレビュー

1ワークに同一サイズの加工が10穴以上あり、主軸が正逆転を繰り返すので、機械保護のために使用しました。
大型機で正逆に時間がかかっていたのが、大幅に加工時間が短縮できました。

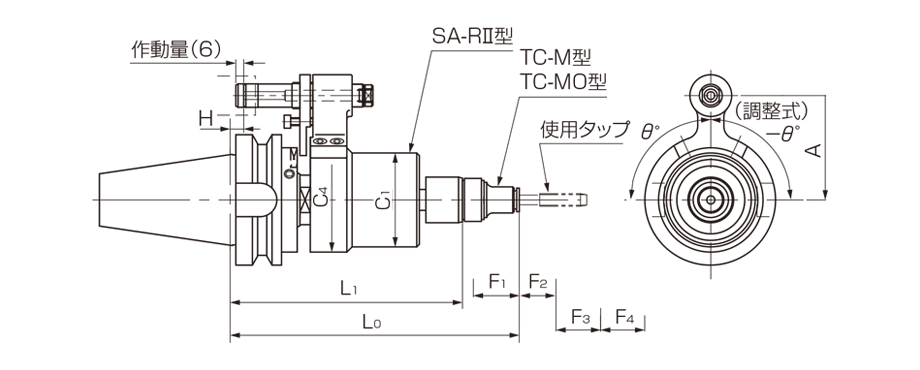

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	C₄ [mm]	F₁ [mm]	F₂ [mm]	F₃ [mm]	F₄ [mm]	A [mm]	アダプタ/コレット形式	本体重量 [kg]	H調整量	参考価格 (税別)	在庫状況
SAR-0069	BT40-SA206-RⅡ	M2～M6	2	6	180	148	56	66	4	※(4)	1	※(5)	65	TC-M	3.08	-20～28	￥138,900	要問合せ
SAR-0075	BT40-SA412-RⅡ	M3～M12	3	12	210	166.5	72	80	3	※(5)	1	※(6)	65	TC-MO	4.17	-20～28	￥138,900	要問合せ
SAR-0083	BT40-SA1022-RⅡ	M8～M22	8	22	300	235	90	90	3	※(8)	1	※(8)	65	TC-MO	6.88	-10～38	￥206,100	要問合せ
SAR-0072	BT50-SA206-RⅡ	M2～M6	2	6	190	158	56	66	4	※(4)	1	※(5)	80	TC-M	5.9	-10～38	￥141,700	要問合せ
SAR-0079	BT50-SA412-RⅡ	M3～M12	3	12	220	176.5	72	80	3	※(5)	1	※(6)	80	TC-MO	7.02	-10～38	￥141,700	要問合せ
SAR-0085	BT50-SA1022-RⅡ	M8～M22	8	22	300	235	90	90	3	※(8)	1	※(8)	80	TC-MO	9.71	-10～38	￥231,900	要問合せ

※F₁: 縮み量 F₂: 伸び量 F₃:ニュートラル量 F₄:逆転時の伸び量
※F₂・F₄量は参考値です。
