ST-SA-R

Name: ST-SA-R
SKU: SAR-0020
Price: 149490 JPY
Availability: OutOfStock

特徴

◎自動逆転装置内蔵汎用機用タッパー
◎タップアダプタ、タップの着脱がクイックチェンジ
●伸縮装置・ニュートラル機構並びに自動逆転装置で安全かつ経済的
●標準で左右ネジ加工に対応

おすすめポイント

タップアダプタ、タップがワンタッチで交換できる！
逆転しないフライス盤におすすめ！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

別売品

本体に付属していません。別途購入が必要です。

TCアダプタ

※安全装置なしのTC-MOも使用できます

カスタマーレビュー

安全装置の設定ミスが無いので、折損を防止できました。
タップはボール盤に移動して加工してましたが、このタッパーでフライス盤でもタップ加工できるようになりました。

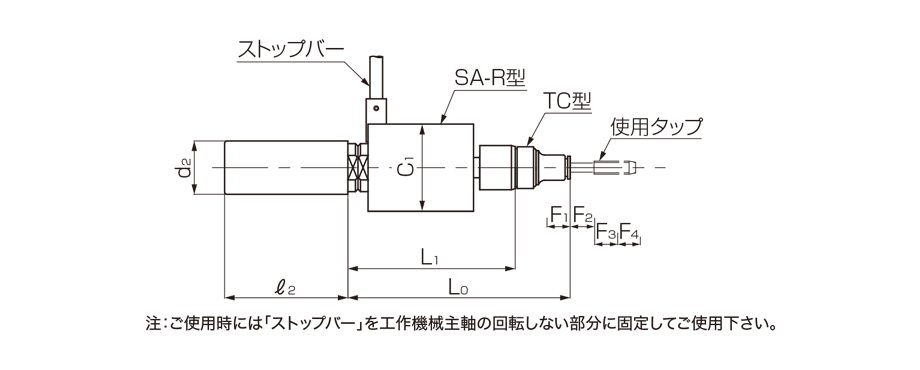

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₁ [mm]	F₂ [mm]	F₃ [mm]	F₄ [mm]	l₂	d₂	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
SAR-0020	ST20-SA206-R	M2～M6	2	6	150	118	55	4	※(4)	1	※(5)	60	20	TC,TC-M	1.31	￥135,900	要問合せ
SAR-0022	ST25-SA206-R	M2～M6	2	6	150	118	55	4	※(4)	1	※(5)	75	25	TC,TC-M	1.46	￥135,900	要問合せ
SAR-0045	ST25-SA412-R	M3～M12	3	12	180	136.5	69	3	※(5)	1	※(6)	75	25	TC,TC-MO,TC-N	2.41	￥135,900	要問合せ
SAR-0046	ST32-SA412-R	M3～M12	3	12	180	136.5	69	3	※(5)	1	※(6)	80	32	TC,TC-MO,TC-N	2.61	￥135,900	要問合せ
SAR-0066	ST32-SA1022-R	M8～M22	8	22	260	195	90	3	※(8)	1	※(8)	80	32	TC,TC-MO,TC-N	5.61	￥168,200	要問合せ

※F₁: 縮み量 F₂: 伸び量 F₃:ニュートラル量 F₄:逆転時の伸び量
※F₂ F₄は参考値です。
