STT-SA-V

Name: STT-SA-V
SKU: SA5-0001
Price: 69410 JPY
Availability: InStock

特徴

◎CNC旋盤専用設計で短身により干渉を回避
◎ ネジ深さ制限装置（定寸機構）内蔵
◎タップアダプタ、タップの着脱がクイックチェンジ
●使用条件によりバネ力・伸縮量などの仕様変更が可能
●伸縮装置が送り誤差を吸収、高いネジ精度を実現
●右ネジ用が標準（左ネジ用も製作可能）
●プログラム参考資料

おすすめポイント

タップアダプタ、タップがワンタッチで交換できる！
SA-Ⅲより短身なのでNC旋盤に最適！
定寸機構を使用してネジ深さが安定！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

別売品

本体に付属していません。別途購入が必要です。

TC-MOアダプタ

※安全装置付のTC型も使用できます

カスタマーレビュー

タッパーが短く、小型NC旋盤でも使用できました。
古いNC旋盤で送り誤差が心配でしたが、伸縮機構が付いているので上手く加工できました。

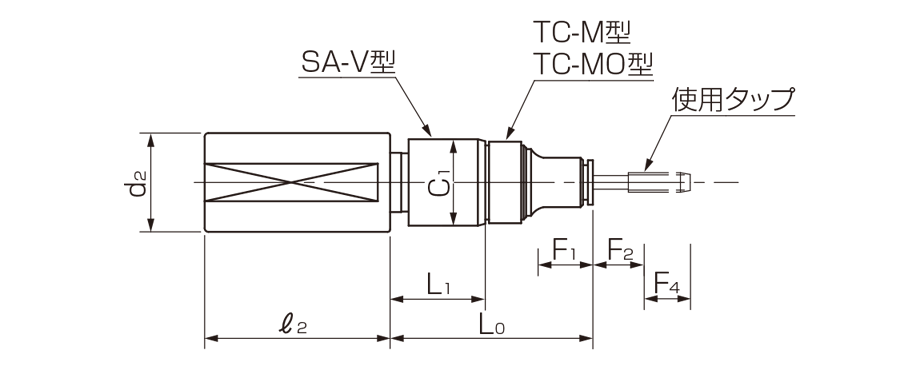

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₁ [mm]	F₂ [mm]	F₄ [mm]	l₂	d₂	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
SA5-0001	STT25-SA206-Ⅴ	M2～M6	2	6	66	34	23	3	※(3)	※(5.0)	75	25	TC,TC-M	0.31	￥63,100	通常在庫
SA5-0006	STT32-SA206-Ⅴ	M2～M8	2	8	66	34	23	5	※(3)	※(5.5)	65	32	TC,TC-M	0.41	￥63,100	通常在庫
SA5-0018	STT32-SA412-Ⅴ	M3～M12	3	12	85	41.5	35	5	※(3)	※(8.0)	80	32	TC,TC-MO,TC-N	0.6	￥63,100	通常在庫
SA5-0010	STT40-SA206-Ⅴ	M2～M8	2	8	66	34	23	5	※(3)	※(5.5)	75	40	TC,TC-M	0.73	￥63,100	通常在庫
SA5-0025	STT40-SA412-Ⅴ	M3～M16	3	16	82	38.5	35	10	※(5)	※(8.0)	75	40	TC,TC-MO,TC-N	0.76	￥63,100	通常在庫
SA5-0033	STT50-SA412-Ⅴ	M3～M16	3	16	82	38.5	35	10	※(5)	※(8.0)	85	50	TC,TC-MO,TC-N	1.33	￥66,700	通常在庫
SA5-0038	STT50-SA1022-Ⅴ	M8～M27	8	27	125	60	50	10	※(6)	※(9.0)	85	50	TC,TC-MO,TC-N	1.56	￥72,600	通常在庫

※F₁: 縮み量 F₂: 伸び量 F₄:逆転時の伸び量
※F₂ F₄は参考値です。
※能力範囲は参考値です。転造タップ、難削材など高トルクが必要な加工についてはお問い合せください。

縮み量・伸び量の変更表 (単位:mm)
