TC-MO-HP1-3H-SB

Name: TC-MO-HP1-3H-SB
SKU: TC-1883
Price: 32670 JPY
Availability: OutOfStock

特徴

◎油穴なしタップでもアダプタスルーで刃先に給油(～5MPa)
◎タッパー本体との脱着がクイックチェンジ
◎タップ交換もクイックチェンジ
◎2種類の長さのアダプタがあり高価なロングタップが不必要
◎狭い空間や段際干渉がある場合に最適
◎ISO・DIN規格のタップにも対応
●超硬タップは把持力が低下し、抜けやすくなります。
◎安全装置（トルクリミッタ）がなく浅ネジの心配なし

おすすめポイント

油穴が無いタップでもクーラントを供給！
高圧クーラントスルー対応(～5MPa)
タップ四角部でトルクを伝えるのでタップがすべらない！
タップ、タップアダプタ交換がワンタッチ！
安全装置が付いてないので被削材を選ばない！
ロングタップ不要！

対応機構

クーラント安全装置ロング

組み合わせ表

製品名	ホルダ本体
TC-MO-HP-3H-SB型	HA-M-OHC型,SA-Ⅲ-OHC型

主な仕様

製品名	機能
TC-MO-HP1-SB	アダプタスルー(～5MPa)

※油穴無しタップでクーラントスルーが使用可能。
※ OSGエンドミルシャンク用も別途製作可能。

カスタマーレビュー

タップサイズ交換が早くて効率的です。
タップを交換しても突出し量が変わらないので便利です。
標準タップを使っても刃先にクーラントを出せるので便利です。

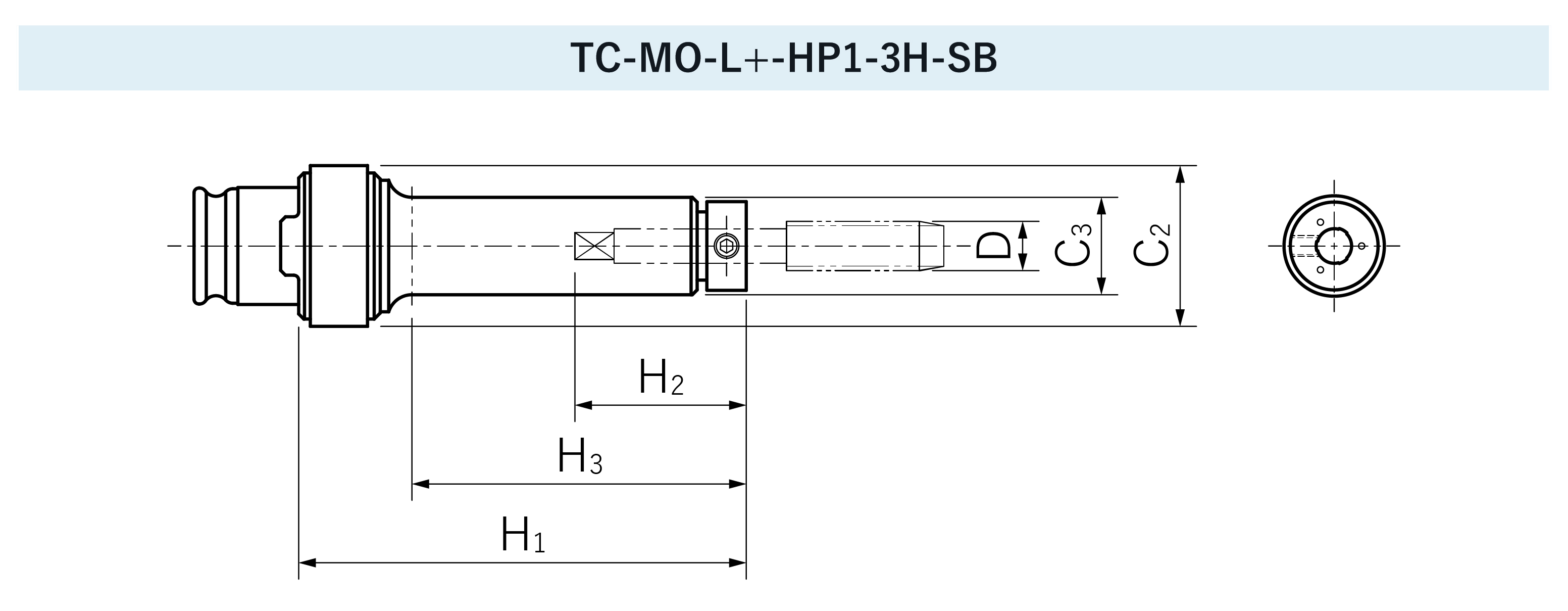

図面

スペック

注文code	製品名	ネジ規格	対応サイズ	H₁	H₂	H₃	C₂	C₃	アダプタ/コレット形式	タップ軸径d₁	角部幅K	重量 [kg]	参考価格 (税別)	在庫状況
TC-1883	TC412-MO-L+60-HP1-M3,U№5-3H-SB	1	M3	108.5	26	80	33	16	TC-MO-HP-3H-SB	4.0	3.2	0.24	￥29,700	要問合せ
TC-1883	TC412-MO-L+60-HP1-M3,U№5-3H-SB	1	M3.5	108.5	26	80	33	16	TC-MO-HP-3H-SB	4.0	3.2	0.24	￥29,700	要問合せ
TC-1883	TC412-MO-L+60-HP1-M3,U№5-3H-SB	2	U No.5	108.5	26	80	33	16	TC-MO-HP-3H-SB	4.0	3.2	0.24	￥29,700	要問合せ
TC-1883	TC412-MO-L+60-HP1-M3,U№5-3H-SB	2	U No.6	108.5	26	80	33	16	TC-MO-HP-3H-SB	4.0	3.2	0.24	￥29,700	要問合せ
TC-1884	TC412-MO-L+60-HP1-M4,U№8-3H-SB	1	M4	108.5	27	80	33	16	TC-MO-HP-3H-SB	5.0	4.0	0.24	￥29,700	要問合せ
TC-1884	TC412-MO-L+60-HP1-M4,U№8-3H-SB	1	M4.5	108.5	27	80	33	16	TC-MO-HP-3H-SB	5.0	4.0	0.24	￥29,700	要問合せ
TC-1884	TC412-MO-L+60-HP1-M4,U№8-3H-SB	2	U No.8	108.5	27	80	33	16	TC-MO-HP-3H-SB	5.0	4.0	0.24	￥29,700	要問合せ
TC-1885	TC412-MO-L+60-HP1-M5,U№10(12)-3H-SB	1	M5	108.5	27	80	33	16	TC-MO-HP-3H-SB	5.5	4.5	0.24	￥29,700	要問合せ
TC-1885	TC412-MO-L+60-HP1-M5,U№10(12)-3H-SB	1	M5.5	108.5	27	80	33	16	TC-MO-HP-3H-SB	5.5	4.5	0.24	￥29,700	要問合せ
TC-1885	TC412-MO-L+60-HP1-M5,U№10(12)-3H-SB	2	U No.10	108.5	27	80	33	16	TC-MO-HP-3H-SB	5.5	4.5	0.24	￥29,700	要問合せ
TC-1885	TC412-MO-L+60-HP1-M5,U№10(12)-3H-SB	2	U No.12	108.5	27	80	33	16	TC-MO-HP-3H-SB	5.5	4.5	0.24	￥29,700	要問合せ
TC-1886	TC412-MO-L+60-HP1-M6,U1/4-3H-SB	1	M6	108.5	27	80	33	16	TC-MO-HP-3H-SB	6.0	4.5	0.24	￥29,700	要問合せ
TC-1886	TC412-MO-L+60-HP1-M6,U1/4-3H-SB	2	U 1/4	108.5	27	80	33	16	TC-MO-HP-3H-SB	6.0	4.5	0.24	￥29,700	要問合せ
TC-1945	TC412-MO-L+100-HP1-M3,U№5-3H-SB	1	M3	148.5	26	120	33	16	TC-MO-HP-3H-SB	4.0	3.2	0.26	￥29,700	要問合せ
TC-1945	TC412-MO-L+100-HP1-M3,U№5-3H-SB	1	M3.5	148.5	26	120	33	16	TC-MO-HP-3H-SB	4.0	3.2	0.26	￥29,700	要問合せ
TC-1945	TC412-MO-L+100-HP1-M3,U№5-3H-SB	2	U No.5	148.5	26	120	33	16	TC-MO-HP-3H-SB	4.0	3.2	0.26	￥29,700	要問合せ
TC-1945	TC412-MO-L+100-HP1-M3,U№5-3H-SB	2	U No.6	148.5	26	120	33	16	TC-MO-HP-3H-SB	4.0	3.2	0.26	￥29,700	要問合せ
TC-1946	TC412-MO-L+100-HP1-M4,U№8-3H-SB	1	M4	148.5	27	120	33	16	TC-MO-HP-3H-SB	5.0	4.0	0.26	￥29,700	要問合せ
TC-1946	TC412-MO-L+100-HP1-M4,U№8-3H-SB	1	M4.5	148.5	27	120	33	16	TC-MO-HP-3H-SB	5.0	4.0	0.26	￥29,700	要問合せ
TC-1946	TC412-MO-L+100-HP1-M4,U№8-3H-SB	2	U No.8	148.5	27	120	33	16	TC-MO-HP-3H-SB	5.0	4.0	0.26	￥29,700	要問合せ
TC-1947	TC412-MO-L+100-HP1-M5,U№10(12)-3H-SB	1	M5	148.5	27	120	33	16	TC-MO-HP-3H-SB	5.5	4.5	0.26	￥29,700	要問合せ
TC-1947	TC412-MO-L+100-HP1-M5,U№10(12)-3H-SB	1	M5.5	148.5	27	120	33	16	TC-MO-HP-3H-SB	5.5	4.5	0.26	￥29,700	要問合せ
TC-1947	TC412-MO-L+100-HP1-M5,U№10(12)-3H-SB	2	U No.10	148.5	27	120	33	16	TC-MO-HP-3H-SB	5.5	4.5	0.26	￥29,700	要問合せ
TC-1947	TC412-MO-L+100-HP1-M5,U№10(12)-3H-SB	2	U No.12	148.5	27	120	33	16	TC-MO-HP-3H-SB	5.5	4.5	0.26	￥29,700	要問合せ
TC-1948	TC412-MO-L+100-HP1-M6,U1/4-3H-SB	1	M6	148.5	27	120	33	16	TC-MO-HP-3H-SB	6.0	4.5	0.26	￥29,700	要問合せ
TC-1948	TC412-MO-L+100-HP1-M6,U1/4-3H-SB	2	U 1/4	148.5	27	120	33	16	TC-MO-HP-3H-SB	6.0	4.5	0.26	￥29,700	要問合せ

※ℓ₁欄に※印がある場合、JIS規格のタップは取り付きません。ロングシャンクタップをご使用ください
