TCA-HP1-3H-SB

Name: TCA-HP1-3H-SB
SKU: TCA-0656
Price: 17710 JPY
Availability: OutOfStock

特徴

◎油穴なしタップでもアダプタスルーで刃先に給油(～5MPa)
(M8以上はTCA-HP1-ON-SB型をご使用ください)
◎3種類の長さのアダプタがあり高価なロングタップが不必要
◎安全装置なし
◎2面拘束によるアダプタ装着で振れ精度向上
◎対応タップ規格: JIS, DIN, OSGエンドミルシャンク
●超硬タップは把持力が低下し、抜けやすくなります。

おすすめポイント

油穴がないタップでクーラント対応(～5MPa)
タップ四角部でトルクを伝えるのでタップがすべらない！
タップ交換がワンタッチ！
安全装置が付いてないので被削材を選ばない！
3種類の長さのアダプタを使用することによりロングタップを使用しなくても干渉回避！

対応機構

クーラント安全装置ロング

組み合わせ表

製品名	ホルダ本体
TCA-HP1-3H-SB型	SKB型,SSR-OHC型, CAS-OHC型

主な仕様

製品名	機能
TCA-HP1-3H-SB	アダプタスルー(～5MPa)

※油穴無しタップでクーラントスルーが使用可能。

カスタマーレビュー

タップ交換が早くて効率的です。
タップを交換しても突出し量が変わらないので便利です。
ロングタップを使わず干渉回避できるのでコスパが良いです。
油穴がないタップで刃先からクーラントを出せるので便利です。

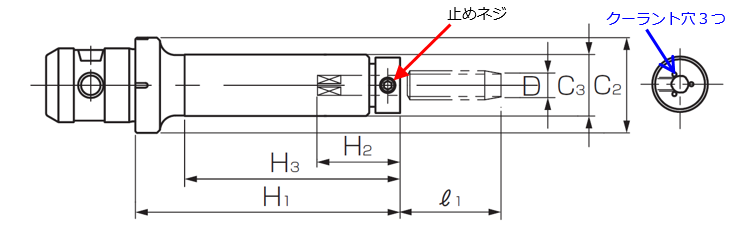

図面

スペック

注文code	製品名	ネジ規格	対応サイズ	H₁	H₂	H₃	C₂	C₃	アダプタ/コレット形式	タップ軸径d₁	角部幅K	重量 [kg]	参考価格 (税別)	在庫状況
TCA-0704	TCA412-S-HP1-M3,U№5-3H-SB	1	M3	38	26	25	31	16	TCA-HP-3H-SB	4.0	3.2	0.14	￥16,100	要問合せ
TCA-0704	TCA412-S-HP1-M3,U№5-3H-SB	1	M3.5	38	26	25	31	16	TCA-HP-3H-SB	4.0	3.2	0.14	￥16,100	要問合せ
TCA-0704	TCA412-S-HP1-M3,U№5-3H-SB	2	U No.5	38	26	25	31	16	TCA-HP-3H-SB	4.0	3.2	0.14	￥16,100	要問合せ
TCA-0704	TCA412-S-HP1-M3,U№5-3H-SB	2	U No.6	38	26	25	31	16	TCA-HP-3H-SB	4.0	3.2	0.14	￥16,100	要問合せ
TCA-0705	TCA412-S-HP1-M4,U№8-3H-SB	1	M4	38	27	25	31	16	TCA-HP-3H-SB	5.0	4.0	0.14	￥16,100	要問合せ
TCA-0705	TCA412-S-HP1-M4,U№8-3H-SB	1	M4.5	38	27	25	31	16	TCA-HP-3H-SB	5.0	4.0	0.14	￥16,100	要問合せ
TCA-0705	TCA412-S-HP1-M4,U№8-3H-SB	2	U No.8	38	27	25	31	16	TCA-HP-3H-SB	5.0	4.0	0.14	￥16,100	要問合せ
TCA-0706	TCA412-S-HP1-M5,U№10(12)-3H-SB	1	M5	38	27	25	31	16	TCA-HP-3H-SB	5.5	4.5	0.14	￥16,100	要問合せ
TCA-0706	TCA412-S-HP1-M5,U№10(12)-3H-SB	1	M5.5	38	27	25	31	16	TCA-HP-3H-SB	5.5	4.5	0.14	￥16,100	要問合せ
TCA-0706	TCA412-S-HP1-M5,U№10(12)-3H-SB	2	U No.10	38	27	25	31	16	TCA-HP-3H-SB	5.5	4.5	0.14	￥16,100	要問合せ
TCA-0706	TCA412-S-HP1-M5,U№10(12)-3H-SB	2	U No.12	38	27	25	31	16	TCA-HP-3H-SB	5.5	4.5	0.14	￥16,100	要問合せ
TCA-0707	TCA412-S-HP1-M6,U1/4-3H-SB	1	M6	38	27	25	31	16	TCA-HP-3H-SB	6.0	4.5	0.14	￥16,100	要問合せ
TCA-0707	TCA412-S-HP1-M6,U1/4-3H-SB	2	U 1/4	38	27	25	31	16	TCA-HP-3H-SB	6.0	4.5	0.14	￥16,100	要問合せ
TCA-0753	TCA412-M-HP1-M3,U№5-3H-SB	1	M3	85	26	72	31	16	TCA-HP-3H-SB	4.0	3.2	0.2	￥19,400	要問合せ
TCA-0753	TCA412-M-HP1-M3,U№5-3H-SB	1	M3.5	85	26	72	31	16	TCA-HP-3H-SB	4.0	3.2	0.2	￥19,400	要問合せ
TCA-0753	TCA412-M-HP1-M3,U№5-3H-SB	2	U No.5	85	26	72	31	16	TCA-HP-3H-SB	4.0	3.2	0.2	￥19,400	要問合せ
TCA-0753	TCA412-M-HP1-M3,U№5-3H-SB	2	U No.6	85	26	72	31	16	TCA-HP-3H-SB	4.0	3.2	0.2	￥19,400	要問合せ
TCA-0754	TCA412-M-HP1-M4,U№8-3H-SB	1	M4	85	27	72	31	16	TCA-HP-3H-SB	5.0	4.0	0.2	￥19,400	要問合せ
TCA-0754	TCA412-M-HP1-M4,U№8-3H-SB	1	M4.5	85	27	72	31	16	TCA-HP-3H-SB	5.0	4.0	0.2	￥19,400	要問合せ
TCA-0754	TCA412-M-HP1-M4,U№8-3H-SB	2	U No.8	85	27	72	31	16	TCA-HP-3H-SB	5.0	4.0	0.2	￥19,400	要問合せ
TCA-0755	TCA412-M-HP1-M5,U№10(12)-3H-SB	1	M5	85	27	72	31	16	TCA-HP-3H-SB	5.5	4.5	0.2	￥19,400	要問合せ
TCA-0755	TCA412-M-HP1-M5,U№10(12)-3H-SB	1	M5.5	85	27	72	31	16	TCA-HP-3H-SB	5.5	4.5	0.2	￥19,400	要問合せ
TCA-0755	TCA412-M-HP1-M5,U№10(12)-3H-SB	2	U No.10	85	27	72	31	16	TCA-HP-3H-SB	5.5	4.5	0.2	￥19,400	要問合せ
TCA-0755	TCA412-M-HP1-M5,U№10(12)-3H-SB	2	U No.12	85	27	72	31	16	TCA-HP-3H-SB	5.5	4.5	0.2	￥19,400	要問合せ
TCA-0756	TCA412-M-HP1-M6,U1/4-3H-SB	1	M6	85	27	72	31	16	TCA-HP-3H-SB	6.0	4.5	0.2	￥19,400	要問合せ
TCA-0756	TCA412-M-HP1-M6,U1/4-3H-SB	2	U 1/4	85	27	72	31	16	TCA-HP-3H-SB	6.0	4.5	0.2	￥19,400	要問合せ
TCA-0656	TCA412-L-HP1-M3,U№5-3H-SB	1	M3	115	26	102	31	16	TCA-HP-3H-SB	4.0	3.2	0.24	￥27,400	要問合せ
TCA-0656	TCA412-L-HP1-M3,U№5-3H-SB	1	M3.5	115	26	102	31	16	TCA-HP-3H-SB	4.0	3.2	0.24	￥27,400	要問合せ
TCA-0656	TCA412-L-HP1-M3,U№5-3H-SB	2	U No.5	115	26	102	31	16	TCA-HP-3H-SB	4.0	3.2	0.24	￥27,400	要問合せ
TCA-0656	TCA412-L-HP1-M3,U№5-3H-SB	2	U No.6	115	26	102	31	16	TCA-HP-3H-SB	4.0	3.2	0.24	￥27,400	要問合せ
TCA-0657	TCA412-L-HP1-M4,U№8-3H-SB	1	M4	115	27	102	31	16	TCA-HP-3H-SB	5.0	4.0	0.24	￥27,400	要問合せ
TCA-0657	TCA412-L-HP1-M4,U№8-3H-SB	1	M4.5	115	27	102	31	16	TCA-HP-3H-SB	5.0	4.0	0.24	￥27,400	要問合せ
TCA-0657	TCA412-L-HP1-M4,U№8-3H-SB	2	U No.8	115	27	102	31	16	TCA-HP-3H-SB	5.0	4.0	0.24	￥27,400	要問合せ
TCA-0658	TCA412-L-HP1-M5,U№10(12)-3H-SB	1	M5	115	27	102	31	16	TCA-HP-3H-SB	5.5	4.5	0.24	￥27,400	要問合せ
TCA-0658	TCA412-L-HP1-M5,U№10(12)-3H-SB	1	M5.5	115	27	102	31	16	TCA-HP-3H-SB	5.5	4.5	0.24	￥27,400	要問合せ
TCA-0658	TCA412-L-HP1-M5,U№10(12)-3H-SB	2	U No.10	115	27	102	31	16	TCA-HP-3H-SB	5.5	4.5	0.24	￥27,400	要問合せ
TCA-0658	TCA412-L-HP1-M5,U№10(12)-3H-SB	2	U No.12	115	27	102	31	16	TCA-HP-3H-SB	5.5	4.5	0.24	￥27,400	要問合せ
TCA-0659	TCA412-L-HP1-M6,U1/4-3H-SB	1	M6	115	27	102	31	16	TCA-HP-3H-SB	6.0	4.5	0.24	￥27,400	要問合せ
TCA-0659	TCA412-L-HP1-M6,U1/4-3H-SB	2	U 1/4	115	27	102	31	16	TCA-HP-3H-SB	6.0	4.5	0.24	￥27,400	要問合せ
