BT-CAS-OHC

Name: BT-CAS-OHC
SKU: CAS-0028
Price: 132330 JPY
Availability: InStock

特徴

◎ ネジ深さ制限装置（定寸機構）内蔵
◎センタースルー給油対応
◎油穴付きタップでクーラントスルーをご使用の場合、TCA-HP1-SBアダプタをご使用ください
◎油穴無しタップでクーラントスルーをご使用の場合、TCA-MO-3H/ON-SBアダプタをご使用ください
◎タップの着脱がクイックチェンジ
●伸縮あり
●機械・ワーク・切削条件を選ばないタッパー
●右ネジ用が標準（左ネジ用も製作可能）
●プログラム参考資料
◎2面拘束仕様はDBTシャンク

おすすめポイント

伸縮装置が送り誤差を吸収し、古い機械でも安心！
定寸機構の使用で、スパイラルタップの切粉の巻きつきが少ない！
5面加工機や大型加工機でタップ刃先にクーラントが供給できる。
TCAアダプタの使用で、ロングアダプタでも振れが少ない。

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	組み合わせ
CAS 412-OHC	TCA 412-HP1-SB
	TCA 412-HP1-(3H/ON)-SB
CAS1022-OHC	TCA 1022-HP1-SB
	TCA 1022-HP1-ON-SB

付属品

本体に付属しています。追加購入も可能です。

クランプスクリュー

別売品

本体に付属していません。別途購入が必要です。

TCA-HP1-SBアダプタ

カスタマーレビュー

外部給油だと刃長が変わるので、刃先にクーラントが届かず困っていたが解消できた。
管用テーパタップも、定寸機構使用してネジ深さがばらつきません。
タップに切粉がからまなくなった。

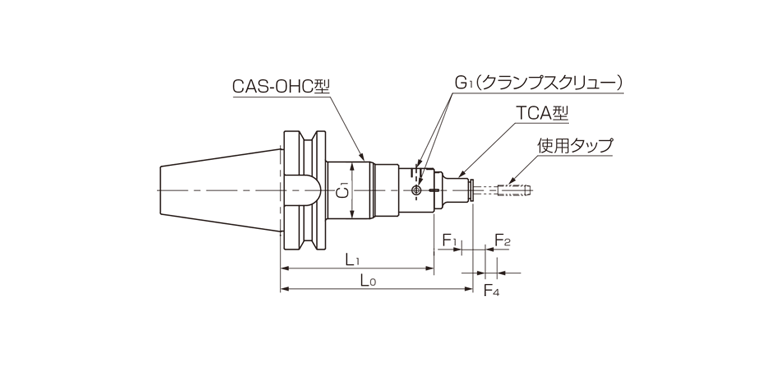

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₁ [mm]	F₂ [mm]	F₄ [mm]	G₁ [mm]	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
CAS-0028	BT40-CAS412-OHC	M4～M12	4	12	163	130	48	3	※(5)	※(8.0)	M8 P1.0	TCA(-SB,3H/ON-SB,-ER)	1.83	￥120,300	要問合せ
CAS-0034	BT40-CAS1022-OHC	M10～M24	10	24	210	155	66	5	※(6)	※(10.0)	M10 P1.0	TCA(-SB,ON-SB)	3.17	￥120,300	要問合せ
CAS-0029	BT50-CAS412-OHC	M4～M12	4	12	193	160	48	3	※(5)	※(8.0)	M8 P1.0	TCA(-SB,3H/ON-SB,-ER)	4.9	￥120,300	通常在庫
CAS-0035	BT50-CAS1022-OHC	M10～M24	10	24	210	155	66	5	※(6)	※(10.0)	M10 P1.0	TCA(-SB,ON-SB)	5.6	￥120,300	通常在庫

※F₁: 縮み量 ※F₂: 伸び量 F₄: 逆転時の伸び量
※F₂ F₄は参考値です。
※L₀寸法は、TCA-S装着時のものです。その他は(L₁＋H₁)にて算出ください。
