TCA-HP1-SB

Name: TCA-HP1-SB
SKU: TCA-0648
Price: 11550 JPY
Availability: OutOfStock

特徴

◎3種類の長さのアダプタがあり高価なロングタップが不必要
(-L+30,L+60,L+90の長さはTCA-HP-SB型をご使用ください)
◎安全装置なし
◎2面拘束によるアダプタ装着で振れ精度向上
◎対応タップ規格: JIS, DIN, OSGエンドミルシャンク
●超硬タップは把持力が低下し、抜けやすくなります。
◎高圧クーラント対応(油穴付きタップ限定、～5MPa)

おすすめポイント

高圧クーラント対応(油穴付きタップ限定、～5MPa)
タップ四角部でトルクを伝えるのでタップがすべらない！
タップ交換がワンタッチ！
安全装置が付いてないので被削材を選ばない！
3種類の長さのアダプタを使用することによりロングタップを使用しなくても干渉回避!

対応機構

クーラント安全装置ロング

組み合わせ表

製品名	ホルダ本体
TCA-HP1-SB型	SKB型,SSR-OHC型,ECP型,ECG型,CAS型,CAS-OHC型

※クーラントスルーをご使用の場合,本体もクーラントスルー対応のものをご使用ください。

主な仕様

製品名	機能
TCA-HP1-SB	クーラントスルー対応(～5MPa)

油穴付きタップをご使用ください。

カスタマーレビュー

タップ交換が早くて効率的です。
タップを交換しても突出し量が変わらないので便利です。
ロングタップを使わず干渉回避できるのでコスパが良いです。
刃先からクーラントを出せるので便利です。

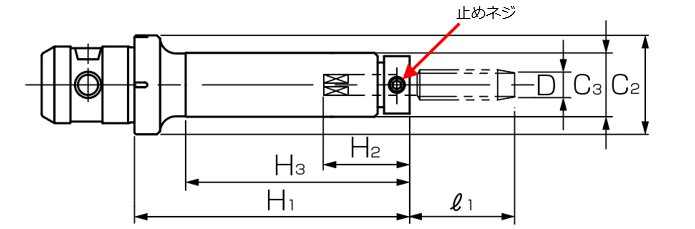

図面

スペック

注文code	製品名	ネジ規格	対応サイズ	H₁	H₂	H₃	C₂	C₃	アダプタ/コレット形式	タップ軸径d₁	角部幅K	重量 [kg]	参考価格 (税別)	在庫状況
TCA-0697	TCA412-S-HP1-M6,U1/4-SB	1	M6	38	27	25	31	16	TCA-HP-SB	6.0	4.5	0.14	￥10,500	要問合せ
TCA-0697	TCA412-S-HP1-M6,U1/4-SB	2	U 1/4	38	27	25	31	16	TCA-HP-SB	6.0	4.5	0.14	￥10,500	要問合せ
TCA-0699	TCA412-S-HP1-M8(7)-SB	1	M7	38	28	25	31	16	TCA-HP-SB	6.2	5.0	0.14	￥10,500	要問合せ
TCA-0699	TCA412-S-HP1-M8(7)-SB	1	M8	38	28	25	31	16	TCA-HP-SB	6.2	5.0	0.14	￥10,500	要問合せ
TCA-0700	TCA412-S-HP1-M10(9),U3/8-SB	1	M9	39	33	26	31	20	TCA-HP-SB	7.0	5.5	0.14	￥10,500	要問合せ
TCA-0700	TCA412-S-HP1-M10(9),U3/8-SB	1	M10	39	33	26	31	20	TCA-HP-SB	7.0	5.5	0.14	￥10,500	要問合せ
TCA-0700	TCA412-S-HP1-M10(9),U3/8-SB	2	U 3/8	39	33	26	31	20	TCA-HP-SB	7.0	5.5	0.14	￥10,500	要問合せ
TCA-0702	TCA412-S-HP1-M12-SB	1	M12	39	34	26	31	20	TCA-HP-SB	8.5	6.5	0.14	￥10,500	要問合せ
TCA-0701	TCA412-S-HP1-M11,U7/16,P1/8-SB	1	M11	39	34	26	31	20	TCA-HP-SB	8.0	6.0	0.14	￥10,500	要問合せ
TCA-0701	TCA412-S-HP1-M11,U7/16,P1/8-SB	2	U 7/16	39	34	26	31	20	TCA-HP-SB	8.0	6.0	0.14	￥10,500	要問合せ
TCA-0701	TCA412-S-HP1-M11,U7/16,P1/8-SB	3	P 1/16	39	34	26	31	20	TCA-HP-SB	8.0	6.0	0.14	￥10,500	要問合せ
TCA-0701	TCA412-S-HP1-M11,U7/16,P1/8-SB	3	P 1/8	39	34	26	31	20	TCA-HP-SB	8.0	6.0	0.14	￥10,500	要問合せ
TCA-0703	TCA412-S-HP1-U1/2-SB	2	U 1/2	39	35	26	31	20	TCA-HP-SB	9.0	7.0	0.14	￥10,500	要問合せ
TCA-0698	TCA412-S-HP1-U5/16-SB	2	U 5/16	38	28	25	31	16	TCA-HP-SB	6.1	5.0	0.14	￥10,500	要問合せ
TCA-0746	TCA412-M-HP1-M6,U1/4-SB	1	M6	85	27	72	31	16	TCA-HP-SB	6.0	4.5	0.2	￥13,800	要問合せ
TCA-0746	TCA412-M-HP1-M6,U1/4-SB	2	U 1/4	85	27	72	31	16	TCA-HP-SB	6.0	4.5	0.2	￥13,800	要問合せ
TCA-0748	TCA412-M-HP1-M8(7)-SB	1	M7	85	28	72	31	16	TCA-HP-SB	6.2	5.0	0.2	￥13,800	要問合せ
TCA-0748	TCA412-M-HP1-M8(7)-SB	1	M8	85	28	72	31	16	TCA-HP-SB	6.2	5.0	0.2	￥13,800	要問合せ
TCA-0749	TCA412-M-HP1-M10(9),U3/8-SB	1	M9	86	33	73	31	20	TCA-HP-SB	7.0	5.5	0.2	￥13,800	要問合せ
TCA-0749	TCA412-M-HP1-M10(9),U3/8-SB	1	M10	86	33	73	31	20	TCA-HP-SB	7.0	5.5	0.2	￥13,800	要問合せ
TCA-0749	TCA412-M-HP1-M10(9),U3/8-SB	2	U 3/8	86	33	73	31	20	TCA-HP-SB	7.0	5.5	0.2	￥13,800	要問合せ
TCA-0751	TCA412-M-HP1-M12-SB	1	M12	86	34	73	31	20	TCA-HP-SB	8.5	6.5	0.2	￥13,800	要問合せ
TCA-0750	TCA412-M-HP1-M11,U7/16,P1/8-SB	1	M11	86	34	73	31	20	TCA-HP-SB	8.0	6.0	0.2	￥13,800	要問合せ
TCA-0750	TCA412-M-HP1-M11,U7/16,P1/8-SB	2	U 7/16	86	34	73	31	20	TCA-HP-SB	8.0	6.0	0.2	￥13,800	要問合せ
TCA-0750	TCA412-M-HP1-M11,U7/16,P1/8-SB	3	P 1/16	86	34	73	31	20	TCA-HP-SB	8.0	6.0	0.2	￥13,800	要問合せ
TCA-0750	TCA412-M-HP1-M11,U7/16,P1/8-SB	3	P 1/8	86	34	73	31	20	TCA-HP-SB	8.0	6.0	0.2	￥13,800	要問合せ
TCA-0752	TCA412-M-HP1-U1/2-SB	2	U 1/2	86	35	73	31	20	TCA-HP-SB	9.0	7.0	0.2	￥13,800	要問合せ
TCA-0747	TCA412-M-HP1-U5/16-SB	2	U 5/16	85	28	72	31	16	TCA-HP-SB	6.1	5.0	0.2	￥13,800	要問合せ
TCA-0648	TCA412-L-HP1-M6,U1/4-SB	1	M6	115	27	102	31	16	TCA-HP-SB	6.0	4.5	0.24	￥22,300	要問合せ
TCA-0648	TCA412-L-HP1-M6,U1/4-SB	2	U 1/4	115	27	102	31	16	TCA-HP-SB	6.0	4.5	0.24	￥22,300	要問合せ
TCA-0650	TCA412-L-HP1-M8(7)-SB	1	M7	115	28	102	31	16	TCA-HP-SB	6.2	5.0	0.24	￥22,300	要問合せ
TCA-0650	TCA412-L-HP1-M8(7)-SB	1	M8	115	28	102	31	16	TCA-HP-SB	6.2	5.0	0.24	￥22,300	要問合せ
TCA-0651	TCA412-L-HP1-M10(9),U3/8-SB	1	M9	116	33	103	31	20	TCA-HP-SB	7.0	5.5	0.24	￥22,300	要問合せ
TCA-0651	TCA412-L-HP1-M10(9),U3/8-SB	1	M10	116	33	103	31	20	TCA-HP-SB	7.0	5.5	0.24	￥22,300	要問合せ
TCA-0651	TCA412-L-HP1-M10(9),U3/8-SB	2	U 3/8	116	33	103	31	20	TCA-HP-SB	7.0	5.5	0.24	￥22,300	要問合せ
TCA-0653	TCA412-L-HP1-M12-SB	1	M12	116	34	103	31	20	TCA-HP-SB	8.5	6.5	0.24	￥22,300	要問合せ
TCA-0655	TCA412-L-HP1-P1/8-SB	3	P 1/16	116	34	103	31	20	TCA-HP-SB	8.0	6.0	0.24	￥22,300	要問合せ
TCA-0655	TCA412-L-HP1-P1/8-SB	3	P 1/8	116	34	103	31	20	TCA-HP-SB	8.0	6.0	0.24	￥22,300	要問合せ
TCA-0654	TCA412-L-HP1-U1/2-SB	2	U 1/2	116	35	103	31	20	TCA-HP-SB	9.0	7.0	0.24	￥22,300	要問合せ
TCA-0649	TCA412-L-HP1-U5/16-SB	2	U 5/16	115	28	102	31	16	TCA-HP-SB	6.1	5.0	0.24	￥22,300	要問合せ
TCA-0652	TCA412-L-HP1-M11,U7/16-SB	1	M11	116	34	103	31	20	TCA-HP-SB	8.0	6.0	0.24	￥22,300	要問合せ
TCA-0652	TCA412-L-HP1-M11,U7/16-SB	2	U 7/16	116	34	103	31	20	TCA-HP-SB	8.0	6.0	0.24	￥22,300	要問合せ
TCA-0715	TCA1022-S-HP1-M10(9),U3/8-SB	1	M9	61	33	46	47	20	TCA-HP-SB	7.0	5.5	0.55	￥13,000	要問合せ
TCA-0715	TCA1022-S-HP1-M10(9),U3/8-SB	1	M10	61	33	46	47	20	TCA-HP-SB	7.0	5.5	0.55	￥13,000	要問合せ
TCA-0715	TCA1022-S-HP1-M10(9),U3/8-SB	2	U 3/8	61	33	46	47	20	TCA-HP-SB	7.0	5.5	0.55	￥13,000	要問合せ
TCA-0717	TCA1022-S-HP1-M12-SB	1	M12	61	34	46	47	20	TCA-HP-SB	8.5	6.5	0.55	￥13,000	要問合せ
TCA-0719	TCA1022-S-HP1-M14,U9/16-SB	1	M14	61	37	46	47	27	TCA-HP-SB	10.5	8.0	0.55	￥13,000	要問合せ
TCA-0719	TCA1022-S-HP1-M14,U9/16-SB	1	M15	61	37	46	47	27	TCA-HP-SB	10.5	8.0	0.55	￥13,000	要問合せ
TCA-0719	TCA1022-S-HP1-M14,U9/16-SB	2	U 9/16	61	37	46	47	27	TCA-HP-SB	10.5	8.0	0.55	￥13,000	要問合せ
TCA-0721	TCA1022-S-HP1-M16-SB	1	M16	61	39	46	47	27	TCA-HP-SB	12.5	10.0	0.55	￥13,000	要問合せ
TCA-0722	TCA1022-S-HP1-M18,U3/4-SB	1	M18	60	49	45	47	32	TCA-HP-SB	14.0	11.0	0.55	￥13,000	要問合せ
TCA-0722	TCA1022-S-HP1-M18,U3/4-SB	2	U 3/4	60	49	45	47	32	TCA-HP-SB	14.0	11.0	0.55	￥13,000	要問合せ
TCA-0723	TCA1022-S-HP1-M20-SB	1	M20	60	50	45	47	32	TCA-HP-SB	15.0	12.0	0.55	￥13,000	要問合せ
TCA-0724	TCA1022-S-HP1-M22,U7/8-SB	1	M22	60	51	45	47	32	TCA-HP-SB	17.0	13.0	0.55	￥13,000	要問合せ
TCA-0724	TCA1022-S-HP1-M22,U7/8-SB	2	U 7/8	60	51	45	47	32	TCA-HP-SB	17.0	13.0	0.55	￥13,000	要問合せ
TCA-0725	TCA1022-S-HP1-M24(25)-SB	1	M24	60	53	45	47	36	TCA-HP-SB	19.0	15.0	0.55	￥13,000	要問合せ
TCA-0725	TCA1022-S-HP1-M24(25)-SB	1	M25	60	53	45	47	36	TCA-HP-SB	19.0	15.0	0.55	￥13,000	要問合せ
TCA-0729	TCA1022-S-HP1-P1/2-SB	3	P 1/2	60	47	45	47	36	TCA-HP-SB	18.0	14.0	0.55	￥13,000	要問合せ
TCA-0727	TCA1022-S-HP1-P1/4-SB	3	P 1/4	61	38	46	47	27	TCA-HP-SB	11.0	9.0	0.55	￥13,000	要問合せ
TCA-0726	TCA1022-S-HP1-P1/8-SB	3	P 1/16	61	34	46	47	20	TCA-HP-SB	8.0	6.0	0.55	￥13,000	要問合せ
TCA-0726	TCA1022-S-HP1-P1/8-SB	3	P 1/8	61	34	46	47	20	TCA-HP-SB	8.0	6.0	0.55	￥13,000	要問合せ
TCA-0728	TCA1022-S-HP1-P3/8-SB	3	P 3/8	61	40	46	47	27	TCA-HP-SB	14.0	11.0	0.55	￥13,000	要問合せ
TCA-0718	TCA1022-S-HP1-U1/2-SB	2	U 1/2	61	35	46	47	20	TCA-HP-SB	9.0	7.0	0.55	￥13,000	要問合せ
TCA-0720	TCA1022-S-HP1-U5/8-SB	2	U 5/8	61	38	46	47	27	TCA-HP-SB	12.0	9.0	0.55	￥13,000	要問合せ
TCA-0716	TCA1022-S-HP1-M11,U7/16-SB	1	M11	61	34	46	47	20	TCA-HP-SB	8.0	6.0	0.55	￥13,000	要問合せ
TCA-0716	TCA1022-S-HP1-M11,U7/16-SB	2	U 7/16	61	34	46	47	20	TCA-HP-SB	8.0	6.0	0.55	￥13,000	要問合せ
TCA-0764	TCA1022-M-HP1-M10(9),U3/8-SB	1	M9	106	33	91	47	20	TCA-HP-SB	7.0	5.5	0.73	￥15,200	要問合せ
TCA-0764	TCA1022-M-HP1-M10(9),U3/8-SB	1	M10	106	33	91	47	20	TCA-HP-SB	7.0	5.5	0.73	￥15,200	要問合せ
TCA-0764	TCA1022-M-HP1-M10(9),U3/8-SB	2	U 3/8	106	33	91	47	20	TCA-HP-SB	7.0	5.5	0.73	￥15,200	要問合せ
TCA-0766	TCA1022-M-HP1-M12-SB	1	M12	106	34	91	47	20	TCA-HP-SB	8.5	6.5	0.73	￥15,200	要問合せ
TCA-0768	TCA1022-M-HP1-M14,U9/16-SB	1	M14	106	37	91	47	27	TCA-HP-SB	10.5	8.0	0.73	￥15,200	要問合せ
TCA-0768	TCA1022-M-HP1-M14,U9/16-SB	1	M15	106	37	91	47	27	TCA-HP-SB	10.5	8.0	0.73	￥15,200	要問合せ
TCA-0768	TCA1022-M-HP1-M14,U9/16-SB	2	U 9/16	106	37	91	47	27	TCA-HP-SB	10.5	8.0	0.73	￥15,200	要問合せ
TCA-0770	TCA1022-M-HP1-M16-SB	1	M16	106	39	91	47	27	TCA-HP-SB	12.5	10.0	0.73	￥15,200	要問合せ
TCA-0771	TCA1022-M-HP1-M18,U3/4-SB	1	M18	105	49	90	47	32	TCA-HP-SB	14.0	11.0	0.73	￥15,200	要問合せ
TCA-0771	TCA1022-M-HP1-M18,U3/4-SB	2	U 3/4	105	49	90	47	32	TCA-HP-SB	14.0	11.0	0.73	￥15,200	要問合せ
TCA-0772	TCA1022-M-HP1-M20-SB	1	M20	105	50	90	47	32	TCA-HP-SB	15.0	12.0	0.73	￥15,200	要問合せ
TCA-0773	TCA1022-M-HP1-M22,U7/8-SB	1	M22	105	51	90	47	32	TCA-HP-SB	17.0	13.0	0.73	￥15,200	要問合せ
TCA-0773	TCA1022-M-HP1-M22,U7/8-SB	2	U 7/8	105	51	90	47	32	TCA-HP-SB	17.0	13.0	0.73	￥15,200	要問合せ
TCA-0774	TCA1022-M-HP1-M24(25)-SB	1	M24	105	53	90	47	36	TCA-HP-SB	19.0	15.0	0.73	￥15,200	要問合せ
TCA-0774	TCA1022-M-HP1-M24(25)-SB	1	M25	105	53	90	47	36	TCA-HP-SB	19.0	15.0	0.73	￥15,200	要問合せ
TCA-0778	TCA1022-M-HP1-P1/2-SB	3	P 1/2	105	47	90	47	36	TCA-HP-SB	18.0	14.0	0.73	￥15,200	要問合せ
TCA-0776	TCA1022-M-HP1-P1/4-SB	3	P 1/4	106	38	91	47	27	TCA-HP-SB	11.0	9.0	0.73	￥15,200	要問合せ
TCA-0775	TCA1022-M-HP1-P1/8-SB	3	P 1/16	106	34	91	47	20	TCA-HP-SB	8.0	6.0	0.73	￥15,200	要問合せ
TCA-0775	TCA1022-M-HP1-P1/8-SB	3	P 1/8	106	34	91	47	20	TCA-HP-SB	8.0	6.0	0.73	￥15,200	要問合せ
TCA-0777	TCA1022-M-HP1-P3/8-SB	3	P 3/8	106	40	91	47	27	TCA-HP-SB	14.0	11.0	0.73	￥15,200	要問合せ
TCA-0767	TCA1022-M-HP1-U1/2-SB	2	U 1/2	106	35	91	47	20	TCA-HP-SB	9.0	7.0	0.73	￥15,200	要問合せ
TCA-0769	TCA1022-M-HP1-U5/8-SB	2	U 5/8	106	38	91	47	27	TCA-HP-SB	12.0	9.0	0.73	￥15,200	要問合せ
TCA-0765	TCA1022-M-HP1-U7/16,M11-SB	1	M11	106	34	91	47	20	TCA-HP-SB	8.0	6.0	0.73	￥15,200	要問合せ
TCA-0765	TCA1022-M-HP1-U7/16,M11-SB	2	U 7/16	106	34	91	47	20	TCA-HP-SB	8.0	6.0	0.73	￥15,200	要問合せ
TCA-0667	TCA1022-L-HP1-M10(9),U3/8-SB	1	M9	136	33	121	47	20	TCA-HP-SB	7.0	5.5	0.75	￥24,200	要問合せ
TCA-0667	TCA1022-L-HP1-M10(9),U3/8-SB	1	M10	136	33	121	47	20	TCA-HP-SB	7.0	5.5	0.75	￥24,200	要問合せ
TCA-0667	TCA1022-L-HP1-M10(9),U3/8-SB	2	U 3/8	136	33	121	47	20	TCA-HP-SB	7.0	5.5	0.75	￥24,200	要問合せ
TCA-0669	TCA1022-L-HP1-M12-SB	1	M12	136	34	121	47	20	TCA-HP-SB	8.5	6.5	0.75	￥24,200	要問合せ
TCA-0671	TCA1022-L-HP1-M14,U9/16-SB	1	M14	136	37	121	47	27	TCA-HP-SB	10.5	8.0	0.75	￥24,200	要問合せ
TCA-0671	TCA1022-L-HP1-M14,U9/16-SB	1	M15	136	37	121	47	27	TCA-HP-SB	10.5	8.0	0.75	￥24,200	要問合せ
TCA-0671	TCA1022-L-HP1-M14,U9/16-SB	2	U 9/16	136	37	121	47	27	TCA-HP-SB	10.5	8.0	0.75	￥24,200	要問合せ
TCA-0673	TCA1022-L-HP1-M16-SB	1	M16	136	39	121	47	27	TCA-HP-SB	12.5	10.0	0.75	￥24,200	要問合せ
TCA-0674	TCA1022-L-HP1-M18,U3/4-SB	1	M18	135	49	120	47	32	TCA-HP-SB	14.0	11.0	0.75	￥24,200	要問合せ
TCA-0674	TCA1022-L-HP1-M18,U3/4-SB	2	U 3/4	135	49	120	47	32	TCA-HP-SB	14.0	11.0	0.75	￥24,200	要問合せ
TCA-0675	TCA1022-L-HP1-M20-SB	1	M20	135	50	120	47	32	TCA-HP-SB	15.0	12.0	0.75	￥24,200	要問合せ
TCA-0676	TCA1022-L-HP1-M22,U7/8-SB	1	M22	135	51	120	47	32	TCA-HP-SB	17.0	13.0	0.75	￥24,200	要問合せ
TCA-0676	TCA1022-L-HP1-M22,U7/8-SB	2	U 7/8	135	51	120	47	32	TCA-HP-SB	17.0	13.0	0.75	￥24,200	要問合せ
TCA-0677	TCA1022-L-HP1-M24(25)-SB	1	M24	135	53	120	47	36	TCA-HP-SB	19.0	15.0	0.75	￥24,200	要問合せ
TCA-0677	TCA1022-L-HP1-M24(25)-SB	1	M25	135	53	120	47	36	TCA-HP-SB	19.0	15.0	0.75	￥24,200	要問合せ
TCA-0681	TCA1022-L-HP1-P1/2-SB	3	P 1/2	135	47	120	47	36	TCA-HP-SB	18.0	14.0	0.75	￥24,200	要問合せ
TCA-0679	TCA1022-L-HP1-P1/4-SB	3	P 1/4	136	38	121	47	27	TCA-HP-SB	11.0	9.0	0.75	￥24,200	要問合せ
TCA-0678	TCA1022-L-HP1-P1/8-SB	3	P 1/16	136	34	121	47	20	TCA-HP-SB	8.0	6.0	0.75	￥24,200	要問合せ
TCA-0678	TCA1022-L-HP1-P1/8-SB	3	P 1/8	136	34	121	47	20	TCA-HP-SB	8.0	6.0	0.75	￥24,200	要問合せ
TCA-0680	TCA1022-L-HP1-P3/8-SB	3	P 3/8	136	40	121	47	27	TCA-HP-SB	14.0	11.0	0.75	￥24,200	要問合せ
TCA-0670	TCA1022-L-HP1-U1/2-SB	2	U 1/2	136	35	121	47	20	TCA-HP-SB	9.0	7.0	0.75	￥24,200	要問合せ
TCA-0672	TCA1022-L-HP1-U5/8-SB	2	U 5/8	136	38	121	47	27	TCA-HP-SB	12.0	9.0	0.75	￥24,200	要問合せ
TCA-0668	TCA1022-L-HP1-M11,U7/16-SB	1	M11	136	34	121	47	20	TCA-HP-SB	8.0	6.0	0.75	￥24,200	要問合せ
TCA-0668	TCA1022-L-HP1-M11,U7/16-SB	2	U 7/16	136	34	121	47	20	TCA-HP-SB	8.0	6.0	0.75	￥24,200	要問合せ

※ℓ₁欄に※印がある場合、JIS規格のタップは取り付きません。ロングシャンクタップをご使用ください
