TCA-HP-SB

Name: TCA-HP-SB
SKU: TCA-0299
Price: 32120 JPY
Availability: OutOfStock

特徴

◎3種類の長さのアダプタがあり高価なロングタップが不必要
(-S,M,Lの長さはTCA-HP1-SB型をご使用ください)
◎安全装置なし
◎2面拘束によるアダプタ装着で振れ精度向上
◎対応タップ規格: JIS, DIN, OSGエンドミルシャンク
●超硬タップは把持力が低下し、抜けやすくなります。
◎クーラントスルー対応(油穴付きタップ限定、～2MPa)

おすすめポイント

クーラントスルー対応(油穴付きタップ限定、～2MPa)
タップ四角部でトルクを伝えるのでタップがすべらない！
タップ交換がワンタッチ！
安全装置が付いてないので被削材を選ばない！
3種類の長さのアダプタを使用することによりロングタップを使用しなくても干渉回避!

対応機構

クーラント安全装置ロング

組み合わせ表

製品名	ホルダ本体
TCA-HP-SB型	SKB型,SSR-OHC型,ECP型,ECG型,CAS型,CAS-OHC型

※クーラントスルーをご使用の場合,本体もクーラントスルー対応のものをご使用ください。

主な仕様

製品名	機能
TCA-HP-SB	クーラントスルー対応(～2MPa)

油穴付きタップをご使用ください。

カスタマーレビュー

タップ交換が早くて効率的です。
タップを交換しても突出し量が変わらないので便利です。
ロングタップを使わず干渉回避できるのでコスパが良いです。
刃先からクーラントを出せるので便利です。

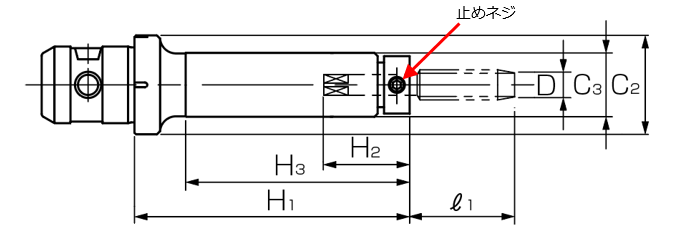

図面

スペック

注文code	製品名	ネジ規格	対応サイズ	H₁	H₂	H₃	C₂	C₃	アダプタ/コレット形式	タップ軸径d₁	角部幅K	重量 [kg]	参考価格 (税別)	在庫状況
TCA-0299	TCA412-L+30-HP-M6,U1/4-SB	1	M6	145	27	132	31	16	TCA-HP-SB	6.0	4.5	0.27	￥29,200	要問合せ
TCA-0299	TCA412-L+30-HP-M6,U1/4-SB	2	U 1/4	145	27	132	31	16	TCA-HP-SB	6.0	4.5	0.27	￥29,200	要問合せ
TCA-0301	TCA412-L+30-HP-M8(7)-SB	1	M7	145	28	132	31	16	TCA-HP-SB	6.2	5.0	0.27	￥29,200	要問合せ
TCA-0301	TCA412-L+30-HP-M8(7)-SB	1	M8	145	28	132	31	16	TCA-HP-SB	6.2	5.0	0.27	￥29,200	要問合せ
TCA-0302	TCA412-L+30-HP-M10(9),U3/8-SB	1	M9	146	33	133	31	20	TCA-HP-SB	7.0	5.5	0.27	￥29,200	要問合せ
TCA-0302	TCA412-L+30-HP-M10(9),U3/8-SB	1	M10	146	33	133	31	20	TCA-HP-SB	7.0	5.5	0.27	￥29,200	要問合せ
TCA-0302	TCA412-L+30-HP-M10(9),U3/8-SB	2	U 3/8	146	33	133	31	20	TCA-HP-SB	7.0	5.5	0.27	￥29,200	要問合せ
TCA-0304	TCA412-L+30-HP-M12-SB	1	M12	146	34	133	31	20	TCA-HP-SB	8.5	6.5	0.27	￥29,200	要問合せ
TCA-0306	TCA412-L+30-HP-P1/8-SB	3	P 1/16	146	34	133	31	20	TCA-HP-SB	8.0	6.0	0.27	￥29,200	要問合せ
TCA-0306	TCA412-L+30-HP-P1/8-SB	3	P 1/8	146	34	133	31	20	TCA-HP-SB	8.0	6.0	0.27	￥29,200	要問合せ
TCA-0305	TCA412-L+30-HP-U1/2-SB	2	U 1/2	146	35	133	31	20	TCA-HP-SB	9.0	7.0	0.27	￥29,200	要問合せ
TCA-0300	TCA412-L+30-HP-U5/16-SB	2	U 5/16	145	28	132	31	16	TCA-HP-SB	6.1	5.0	0.27	￥29,200	要問合せ
TCA-0303	TCA412-L+30-HP-M11,U7/16-SB	1	M11	146	34	133	31	20	TCA-HP-SB	8.0	6.0	0.27	￥29,200	要問合せ
TCA-0303	TCA412-L+30-HP-M11,U7/16-SB	2	U 7/16	146	34	133	31	20	TCA-HP-SB	8.0	6.0	0.27	￥29,200	要問合せ
TCA-0371	TCA412-L+60-HP-M6-SB	1	M6	175	27	162	31	16	TCA-HP-SB	6.0	4.5	0.3	￥29,200	要問合せ
TCA-0371	TCA412-L+60-HP-M6-SB	2	U 1/4	175	27	162	31	16	TCA-HP-SB	6.0	4.5	0.3	￥29,200	要問合せ
TCA-0373	TCA412-L+60-HP-M8(7)-SB	1	M7	175	28	162	31	16	TCA-HP-SB	6.2	5.0	0.3	￥29,200	要問合せ
TCA-0373	TCA412-L+60-HP-M8(7)-SB	1	M8	175	28	162	31	16	TCA-HP-SB	6.2	5.0	0.3	￥29,200	要問合せ
TCA-0374	TCA412-L+60-HP-M10(9),U3/8-SB	1	M9	176	33	163	31	20	TCA-HP-SB	7.0	5.5	0.3	￥29,200	要問合せ
TCA-0374	TCA412-L+60-HP-M10(9),U3/8-SB	1	M10	176	33	163	31	20	TCA-HP-SB	7.0	5.5	0.3	￥29,200	要問合せ
TCA-0374	TCA412-L+60-HP-M10(9),U3/8-SB	2	U 3/8	176	33	163	31	20	TCA-HP-SB	7.0	5.5	0.3	￥29,200	要問合せ
TCA-0375	TCA412-L+60-HP-M12-SB	1	M12	176	34	163	31	20	TCA-HP-SB	8.5	6.5	0.3	￥29,200	要問合せ
TCA-0377	TCA412-L+60-HP-P1/8-SB	3	P 1/16	176	34	163	31	20	TCA-HP-SB	8.0	6.0	0.3	￥29,200	要問合せ
TCA-0377	TCA412-L+60-HP-P1/8-SB	3	P 1/8	176	34	163	31	20	TCA-HP-SB	8.0	6.0	0.3	￥29,200	要問合せ
TCA-0376	TCA412-L+60-HP-U1/2-SB	2	U 1/2	176	35	163	31	20	TCA-HP-SB	9.0	7.0	0.3	￥29,200	要問合せ
TCA-0372	TCA412-L+60-HP-U5/16-SB	2	U 5/16	175	28	162	31	16	TCA-HP-SB	6.1	5.0	0.3	￥29,200	要問合せ
TCA-0836	TCA412-L+60-HP-M11,U7/16-SB	1	M11	176	34	163	31	20	TCA-HP-SB	8.0	6.0	0.3	￥29,200	要問合せ
TCA-0836	TCA412-L+60-HP-M11,U7/16-SB	2	U 7/16	176	34	163	31	20	TCA-HP-SB	8.0	6.0	0.3	￥29,200	要問合せ
TCA-0447	TCA412-L+90-HP-M6,U1/4-SB	1	M6	205	27	192	31	16	TCA-HP-SB	6.0	4.5	0.34	￥29,200	要問合せ
TCA-0447	TCA412-L+90-HP-M6,U1/4-SB	2	U 1/4	205	27	192	31	16	TCA-HP-SB	6.0	4.5	0.34	￥29,200	要問合せ
TCA-0449	TCA412-L+90-HP-M8(7)-SB	1	M7	205	28	192	31	16	TCA-HP-SB	6.2	5.0	0.34	￥29,200	要問合せ
TCA-0449	TCA412-L+90-HP-M8(7)-SB	1	M8	205	28	192	31	16	TCA-HP-SB	6.2	5.0	0.34	￥29,200	要問合せ
TCA-0450	TCA412-L+90-HP-M10(9),U3/8-SB	1	M9	206	33	193	31	20	TCA-HP-SB	7.0	5.5	0.34	￥29,200	要問合せ
TCA-0450	TCA412-L+90-HP-M10(9),U3/8-SB	1	M10	206	33	193	31	20	TCA-HP-SB	7.0	5.5	0.34	￥29,200	要問合せ
TCA-0450	TCA412-L+90-HP-M10(9),U3/8-SB	2	U 3/8	206	33	193	31	20	TCA-HP-SB	7.0	5.5	0.34	￥29,200	要問合せ
TCA-0451	TCA412-L+90-HP-M12-SB	1	M12	206	34	193	31	20	TCA-HP-SB	8.5	6.5	0.34	￥29,200	要問合せ
TCA-0453	TCA412-L+90-HP-P1/8-SB	3	P 1/16	206	34	193	31	20	TCA-HP-SB	8.0	6.0	0.34	￥29,200	要問合せ
TCA-0453	TCA412-L+90-HP-P1/8-SB	3	P 1/8	206	34	193	31	20	TCA-HP-SB	8.0	6.0	0.34	￥29,200	要問合せ
TCA-0452	TCA412-L+90-HP-U1/2-SB	2	U 1/2	206	35	193	31	20	TCA-HP-SB	9.0	7.0	0.34	￥29,200	要問合せ
TCA-0448	TCA412-L+90-HP-U5/16-SB	2	U 5/16	205	28	192	31	16	TCA-HP-SB	6.1	5.0	0.34	￥29,200	要問合せ
TCA-0837	TCA412-L+90-HP-M11,U7/16-SB	1	M11	206	34	193	31	20	TCA-HP-SB	8.0	6.0	0.34	￥29,200	要問合せ
TCA-0837	TCA412-L+90-HP-M11,U7/16-SB	2	U 7/16	206	34	193	31	20	TCA-HP-SB	8.0	6.0	0.34	￥29,200	要問合せ
TCA-0331	TCA1022-L+30-HP-M10(9),U3/8-SB	1	M9	166	33	151	47	20	TCA-HP-SB	7.0	5.5	0.84	￥32,300	要問合せ
TCA-0331	TCA1022-L+30-HP-M10(9),U3/8-SB	1	M10	166	33	151	47	20	TCA-HP-SB	7.0	5.5	0.84	￥32,300	要問合せ
TCA-0331	TCA1022-L+30-HP-M10(9),U3/8-SB	2	U 3/8	166	33	151	47	20	TCA-HP-SB	7.0	5.5	0.84	￥32,300	要問合せ
TCA-0332	TCA1022-L+30-HP-M12-SB	1	M12	166	34	151	47	20	TCA-HP-SB	8.5	6.5	0.84	￥32,300	要問合せ
TCA-0334	TCA1022-L+30-HP-M14,U9/16-SB	1	M14	166	37	151	47	27	TCA-HP-SB	10.5	8.0	0.84	￥32,300	要問合せ
TCA-0334	TCA1022-L+30-HP-M14,U9/16-SB	1	M15	166	37	151	47	27	TCA-HP-SB	10.5	8.0	0.84	￥32,300	要問合せ
TCA-0334	TCA1022-L+30-HP-M14,U9/16-SB	2	U 9/16	166	37	151	47	27	TCA-HP-SB	10.5	8.0	0.84	￥32,300	要問合せ
TCA-0336	TCA1022-L+30-HP-M16-SB	1	M16	166	39	151	47	27	TCA-HP-SB	12.5	10.0	0.84	￥32,300	要問合せ
TCA-0337	TCA1022-L+30-HP-M18,U3/4-SB	1	M18	165	49	150	47	32	TCA-HP-SB	14.0	11.0	0.84	￥32,300	要問合せ
TCA-0337	TCA1022-L+30-HP-M18,U3/4-SB	2	U 3/4	165	49	150	47	32	TCA-HP-SB	14.0	11.0	0.84	￥32,300	要問合せ
TCA-0338	TCA1022-L+30-HP-M20-SB	1	M20	165	50	150	47	32	TCA-HP-SB	15.0	12.0	0.84	￥32,300	要問合せ
TCA-0339	TCA1022-L+30-HP-M22,U7/8-SB	1	M22	165	51	150	47	32	TCA-HP-SB	17.0	13.0	0.84	￥32,300	要問合せ
TCA-0339	TCA1022-L+30-HP-M22,U7/8-SB	2	U 7/8	165	51	150	47	32	TCA-HP-SB	17.0	13.0	0.84	￥32,300	要問合せ
TCA-0340	TCA1022-L+30-HP-M24(25)-SB	1	M24	165	53	150	47	36	TCA-HP-SB	19.0	15.0	0.84	￥32,300	要問合せ
TCA-0340	TCA1022-L+30-HP-M24(25)-SB	1	M25	165	53	150	47	36	TCA-HP-SB	19.0	15.0	0.84	￥32,300	要問合せ
TCA-0344	TCA1022-L+30-HP-P1/2-SB	3	P 1/2	165	47	150	47	36	TCA-HP-SB	18.0	14.0	0.84	￥32,300	要問合せ
TCA-0342	TCA1022-L+30-HP-P1/4-SB	3	P 1/4	166	38	151	47	27	TCA-HP-SB	11.0	9.0	0.84	￥32,300	要問合せ
TCA-0341	TCA1022-L+30-HP-P1/8-SB	3	P 1/16	166	34	151	47	20	TCA-HP-SB	8.0	6.0	0.84	￥32,300	要問合せ
TCA-0341	TCA1022-L+30-HP-P1/8-SB	3	P 1/8	166	34	151	47	20	TCA-HP-SB	8.0	6.0	0.84	￥32,300	要問合せ
TCA-0343	TCA1022-L+30-HP-P3/8-SB	3	P 3/8	166	40	151	47	27	TCA-HP-SB	14.0	11.0	0.84	￥32,300	要問合せ
TCA-0333	TCA1022-L+30-HP-U1/2-SB	2	U 1/2	166	35	151	47	20	TCA-HP-SB	9.0	7.0	0.84	￥32,300	要問合せ
TCA-0335	TCA1022-L+30-HP-U5/8-SB	2	U 5/8	166	38	151	47	27	TCA-HP-SB	12.0	9.0	0.84	￥32,300	要問合せ
TCA-0838	TCA1022-L+30-HP-M11,U7/16-SB	1	M11	166	34	151	47	20	TCA-HP-SB	8.0	6.0	0.84	￥32,300	要問合せ
TCA-0838	TCA1022-L+30-HP-M11,U7/16-SB	2	U 7/16	166	34	151	47	20	TCA-HP-SB	8.0	6.0	0.84	￥32,300	要問合せ
TCA-0405	TCA1022-L+60-HP-M10(9),U3/8-SB	1	M9	196	33	181	47	20	TCA-HP-SB	7.0	5.5	1.1	￥32,300	要問合せ
TCA-0405	TCA1022-L+60-HP-M10(9),U3/8-SB	1	M10	196	33	181	47	20	TCA-HP-SB	7.0	5.5	1.1	￥32,300	要問合せ
TCA-0405	TCA1022-L+60-HP-M10(9),U3/8-SB	2	U 3/8	196	33	181	47	20	TCA-HP-SB	7.0	5.5	1.1	￥32,300	要問合せ
TCA-0406	TCA1022-L+60-HP-M12-SB	1	M12	196	34	181	47	20	TCA-HP-SB	8.5	6.5	1.1	￥32,300	要問合せ
TCA-0408	TCA1022-L+60-HP-M14,U9/16-SB	1	M14	196	37	181	47	27	TCA-HP-SB	10.5	8.0	1.1	￥32,300	要問合せ
TCA-0408	TCA1022-L+60-HP-M14,U9/16-SB	1	M15	196	37	181	47	27	TCA-HP-SB	10.5	8.0	1.1	￥32,300	要問合せ
TCA-0408	TCA1022-L+60-HP-M14,U9/16-SB	2	U 9/16	196	37	181	47	27	TCA-HP-SB	10.5	8.0	1.1	￥32,300	要問合せ
TCA-0410	TCA1022-L+60-HP-M16-SB	1	M16	196	39	181	47	27	TCA-HP-SB	12.5	10.0	1.1	￥32,300	要問合せ
TCA-0411	TCA1022-L+60-HP-M18,U3/4-SB	1	M18	195	49	180	47	32	TCA-HP-SB	14.0	11.0	1.1	￥32,300	要問合せ
TCA-0411	TCA1022-L+60-HP-M18,U3/4-SB	2	U 3/4	195	49	180	47	32	TCA-HP-SB	14.0	11.0	1.1	￥32,300	要問合せ
TCA-0412	TCA1022-L+60-HP-M20-SB	1	M20	195	50	180	47	32	TCA-HP-SB	15.0	12.0	1.1	￥32,300	要問合せ
TCA-0413	TCA1022-L+60-HP-M22,U7/8-SB	1	M22	195	51	180	47	32	TCA-HP-SB	17.0	13.0	1.1	￥32,300	要問合せ
TCA-0413	TCA1022-L+60-HP-M22,U7/8-SB	2	U 7/8	195	51	180	47	32	TCA-HP-SB	17.0	13.0	1.1	￥32,300	要問合せ
TCA-0414	TCA1022-L+60-HP-M24(25)-SB	1	M24	195	53	180	47	36	TCA-HP-SB	19.0	15.0	1.1	￥32,300	要問合せ
TCA-0414	TCA1022-L+60-HP-M24(25)-SB	1	M25	195	53	180	47	36	TCA-HP-SB	19.0	15.0	1.1	￥32,300	要問合せ
TCA-0418	TCA1022-L+60-HP-P1/2-SB	3	P 1/2	195	47	180	47	36	TCA-HP-SB	18.0	14.0	1.1	￥32,300	要問合せ
TCA-0416	TCA1022-L+60-HP-P1/4-SB	3	P 1/4	196	38	181	47	27	TCA-HP-SB	11.0	9.0	1.1	￥32,300	要問合せ
TCA-0415	TCA1022-L+60-HP-P1/8-SB	3	P 1/16	196	34	181	47	20	TCA-HP-SB	8.0	6.0	1.1	￥32,300	要問合せ
TCA-0415	TCA1022-L+60-HP-P1/8-SB	3	P 1/8	196	34	181	47	20	TCA-HP-SB	8.0	6.0	1.1	￥32,300	要問合せ
TCA-0417	TCA1022-L+60-HP-P3/8-SB	3	P 3/8	196	40	181	47	27	TCA-HP-SB	14.0	11.0	1.1	￥32,300	要問合せ
TCA-0407	TCA1022-L+60-HP-U1/2-SB	2	U 1/2	196	35	181	47	20	TCA-HP-SB	9.0	7.0	1.1	￥32,300	要問合せ
TCA-0409	TCA1022-L+60-HP-U5/8-SB	2	U 5/8	196	38	181	47	27	TCA-HP-SB	12.0	9.0	1.1	￥32,300	要問合せ
TCA-0839	TCA1022-L+60-HP-M11,U7/16-SB	1	M11	196	34	181	47	20	TCA-HP-SB	8.0	6.0	1.1	￥32,300	要問合せ
TCA-0839	TCA1022-L+60-HP-M11,U7/16-SB	2	U 7/16	196	34	181	47	20	TCA-HP-SB	8.0	6.0	1.1	￥32,300	要問合せ
TCA-0479	TCA1022-L+90-HP-M10(9),U3/8-SB	1	M9	226	33	211	47	20	TCA-HP-SB	7.0	5.5	1.25	￥32,300	要問合せ
TCA-0479	TCA1022-L+90-HP-M10(9),U3/8-SB	1	M10	226	33	211	47	20	TCA-HP-SB	7.0	5.5	1.25	￥32,300	要問合せ
TCA-0479	TCA1022-L+90-HP-M10(9),U3/8-SB	2	U 3/8	226	33	211	47	20	TCA-HP-SB	7.0	5.5	1.25	￥32,300	要問合せ
TCA-0480	TCA1022-L+90-HP-M12-SB	1	M12	226	34	211	47	20	TCA-HP-SB	8.5	6.5	1.25	￥32,300	要問合せ
TCA-0482	TCA1022-L+90-HP-M14,U9/16-SB	1	M14	226	37	211	47	27	TCA-HP-SB	10.5	8.0	1.25	￥32,300	要問合せ
TCA-0482	TCA1022-L+90-HP-M14,U9/16-SB	1	M15	226	37	211	47	27	TCA-HP-SB	10.5	8.0	1.25	￥32,300	要問合せ
TCA-0482	TCA1022-L+90-HP-M14,U9/16-SB	2	U 9/16	226	37	211	47	27	TCA-HP-SB	10.5	8.0	1.25	￥32,300	要問合せ
TCA-0484	TCA1022-L+90-HP-M16-SB	1	M16	226	39	211	47	27	TCA-HP-SB	12.5	10.0	1.25	￥32,300	要問合せ
TCA-0485	TCA1022-L+90-HP-M18,U3/4-SB	1	M18	225	49	210	47	32	TCA-HP-SB	14.0	11.0	1.25	￥32,300	要問合せ
TCA-0485	TCA1022-L+90-HP-M18,U3/4-SB	2	U 3/4	225	49	210	47	32	TCA-HP-SB	14.0	11.0	1.25	￥32,300	要問合せ
TCA-0486	TCA1022-L+90-HP-M20-SB	1	M20	225	50	210	47	32	TCA-HP-SB	15.0	12.0	1.25	￥32,300	要問合せ
TCA-0487	TCA1022-L+90-HP-M22,U7/8-SB	1	M22	225	51	210	47	32	TCA-HP-SB	17.0	13.0	1.25	￥32,300	要問合せ
TCA-0487	TCA1022-L+90-HP-M22,U7/8-SB	2	U 7/8	225	51	210	47	32	TCA-HP-SB	17.0	13.0	1.25	￥32,300	要問合せ
TCA-0488	TCA1022-L+90-HP-M24(25)-SB	1	M24	225	53	210	47	36	TCA-HP-SB	19.0	15.0	1.25	￥32,300	要問合せ
TCA-0488	TCA1022-L+90-HP-M24(25)-SB	1	M25	225	53	210	47	36	TCA-HP-SB	19.0	15.0	1.25	￥32,300	要問合せ
TCA-0492	TCA1022-L+90-HP-P1/2-SB	3	P 1/2	225	47	210	47	36	TCA-HP-SB	18.0	14.0	1.25	￥32,300	要問合せ
TCA-0490	TCA1022-L+90-HP-P1/4-SB	3	P 1/4	226	38	211	47	27	TCA-HP-SB	11.0	9.0	1.25	￥32,300	要問合せ
TCA-0489	TCA1022-L+90-HP-P1/8-SB	3	P 1/16	226	34	211	47	20	TCA-HP-SB	8.0	6.0	1.25	￥32,300	要問合せ
TCA-0489	TCA1022-L+90-HP-P1/8-SB	3	P 1/8	226	34	211	47	20	TCA-HP-SB	8.0	6.0	1.25	￥32,300	要問合せ
TCA-0491	TCA1022-L+90-HP-P3/8-SB	3	P 3/8	226	40	211	47	27	TCA-HP-SB	14.0	11.0	1.25	￥32,300	要問合せ
TCA-0481	TCA1022-L+90-HP-U1/2-SB	2	U 1/2	226	35	211	47	20	TCA-HP-SB	9.0	7.0	1.25	￥32,300	要問合せ
TCA-0483	TCA1022-L+90-HP-U5/8-SB	2	U 5/8	226	38	211	47	27	TCA-HP-SB	12.0	9.0	1.25	￥32,300	要問合せ
TCA-0840	TCA1022-L+90-HP-M11,U7/16-SB	1	M11	226	34	211	47	20	TCA-HP-SB	8.0	6.0	1.25	￥32,300	要問合せ
TCA-0840	TCA1022-L+90-HP-M11,U7/16-SB	2	U 7/16	226	34	211	47	20	TCA-HP-SB	8.0	6.0	1.25	￥32,300	要問合せ

※ℓ₁欄に※印がある場合、JIS規格のタップは取り付きません。ロングシャンクタップをご使用ください
