BT-CAS

Name: BT-CAS
SKU: CAS-0002
Price: 79530 JPY
Availability: InStock

特徴

◎ ネジ深さ制限装置（定寸機構）内蔵
◎タップの着脱がクイックチェンジ
●伸縮あり
●機械・ワーク・切削条件を選ばないタッパー
●プログラム参考資料
◎2面拘束仕様はDBTシャンク

おすすめポイント

伸縮装置が送り誤差を吸収し、古い機械でも安心！
定寸機構の使用で、スパイラルタップの切粉の巻きつきが少ない！
TCAアダプタの使用で、ロングアダプタでも振れが少ない。

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	組み合わせ
CAS 412	TCA 412
CAS1022	TCA1022

付属品

本体に付属しています。追加購入も可能です。

クランプスクリュー

別売品

本体に付属していません。別途購入が必要です。

TCAアダプタ

カスタマーレビュー

マシニングセンタで、ロングアダプタを使用してボックス状のワークの奥底に標準長さのタップで加工できました。。
管用テーパタップも、定寸機構使用してネジ深さがばらつきません。
タップに切粉がからまなくなった。

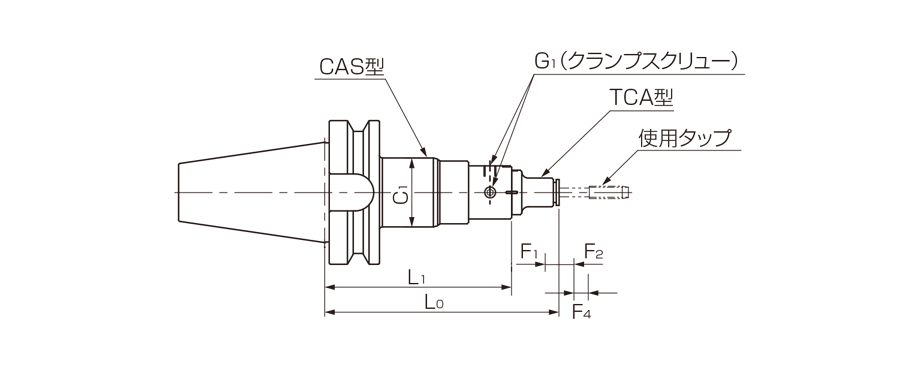

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₁ [mm]	F₂ [mm]	F₄ [mm]	G₁ [mm]	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
CAS-0002	BT40-CAS412	M4～M12	4	12	163	130	48	3	※(5)	※(8)	M8 P1.0	TCA	1.83	￥72,300	通常在庫
CAS-0017	BT40-CAS1022	M10～M24	10	24	210	155	66	5	※(6)	※(10)	M10 P1.0	TCA	3.17	￥88,900	要問合せ
CAS-0009	BT50-CAS412	M4～M12	4	12	163	130	48	3	※(5)	※(8)	M8 P1.0	TCA	4.31	￥86,500	通常在庫
CAS-0021	BT50-CAS1022	M10～M24	10	24	210	155	66	5	※(6)	※(10)	M10 P1.0	TCA	5.56	￥99,000	通常在庫

※F₁: 縮み量 ※F₂: 伸び量 F₄: 逆転時の伸び量
※F₂ F₄は参考値です。
※L₀寸法は、TCA-S装着時のものです。その他は(L₁＋H₁)にて算出ください。
