TCA-HP1-ON-SB

Name: TCA-HP1-ON-SB
SKU: TCA-0660
Price: 17710 JPY
Availability: OutOfStock

特徴

◎油穴なしタップでもアダプタスルーで刃先に給油(～5MPa)
(M6以下はTCA-HP1-3H-SB型をご使用ください)
◎3種類の長さのアダプタがあり高価なロングタップが不必要
◎安全装置なし
◎2面拘束によるアダプタ装着で振れ精度向上
◎対応タップ規格: JIS, DIN, OSGエンドミルシャンク
●超硬タップは把持力が低下し、抜けやすくなります。

おすすめポイント

油穴がないタップでクーラント対応(～5MPa)
タップ四角部でトルクを伝えるのでタップがすべらない！
タップ交換がワンタッチ！
安全装置が付いてないので被削材を選ばない！
3種類の長さのアダプタを使用することによりロングタップを使用しなくても干渉回避！

対応機構

クーラント安全装置ロング

組み合わせ表

製品名	ホルダ本体
TCA-HP1-ON-SB型	SKB型,SSR-OHC型,CAS-OHC型

主な仕様

製品名	機能
TCA-HP1-ON-SB	アダプタスルー(～5MPa)

※油穴無しタップでクーラントスルーが使用可能。

カスタマーレビュー

タップ交換が早くて効率的です。
タップを交換しても突出し量が変わらないので便利です。
ロングタップを使わず干渉回避できるのでコスパが良いです。
油穴がないタップで刃先からクーラントを出せるので便利です。

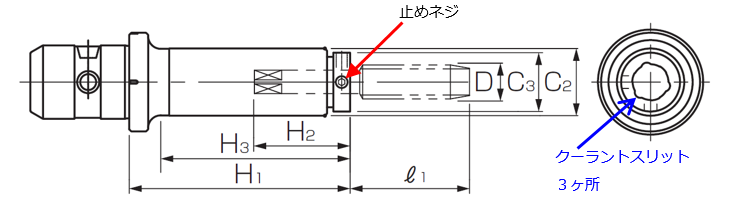

図面

スペック

注文code	製品名	ネジ規格	対応サイズ	H₁	H₂	H₃	C₂	C₃	アダプタ/コレット形式	タップ軸径d₁	角部幅K	重量 [kg]	参考価格 (税別)	在庫状況
TCA-0709	TCA412-S-HP1-M8(7)-ON-SB	1	M7	38	28	25	31	16	TCA-HP-ON-SB	6.2	5.0	0.14	￥16,100	要問合せ
TCA-0709	TCA412-S-HP1-M8(7)-ON-SB	1	M8	38	28	25	31	16	TCA-HP-ON-SB	6.2	5.0	0.14	￥16,100	要問合せ
TCA-0710	TCA412-S-HP1-M10(9),U3/8-ON-SB	1	M9	39	33	26	31	20	TCA-HP-ON-SB	7.0	5.5	0.14	￥16,100	要問合せ
TCA-0710	TCA412-S-HP1-M10(9),U3/8-ON-SB	1	M10	39	33	26	31	20	TCA-HP-ON-SB	7.0	5.5	0.14	￥16,100	要問合せ
TCA-0710	TCA412-S-HP1-M10(9),U3/8-ON-SB	2	U 3/8	39	33	26	31	20	TCA-HP-ON-SB	7.0	5.5	0.14	￥16,100	要問合せ
TCA-0712	TCA412-S-HP1-M12-ON-SB	1	M12	39	34	26	31	20	TCA-HP-ON-SB	8.5	6.5	0.14	￥16,100	要問合せ
TCA-0714	TCA412-S-HP1-P1/8-ON-SB	3	P 1/16	39	34	26	31	20	TCA-HP-ON-SB	8.0	6.0	0.14	￥16,100	要問合せ
TCA-0714	TCA412-S-HP1-P1/8-ON-SB	3	P 1/8	39	34	26	31	20	TCA-HP-ON-SB	8.0	6.0	0.14	￥16,100	要問合せ
TCA-0713	TCA412-S-HP1-U1/2-ON-SB	2	U 1/2	39	35	26	31	20	TCA-HP-ON-SB	9.0	7.0	0.14	￥16,100	要問合せ
TCA-0708	TCA412-S-HP1-U5/16-ON-SB	2	U 5/16	38	28	25	31	16	TCA-HP-ON-SB	6.1	5.0	0.14	￥16,100	要問合せ
TCA-0711	TCA412-S-HP1-M11,U7/16-ON-SB	1	M11	39	34	26	31	20	TCA-HP-ON-SB	8.0	6.0	0.14	￥16,100	要問合せ
TCA-0711	TCA412-S-HP1-M11,U7/16-ON-SB	2	U 7/16	39	34	26	31	20	TCA-HP-ON-SB	8.0	6.0	0.14	￥16,100	要問合せ
TCA-0758	TCA412-M-HP1-M8(7)-ON-SB	1	M7	85	28	72	31	16	TCA-HP-ON-SB	6.2	5.0	0.2	￥19,400	要問合せ
TCA-0758	TCA412-M-HP1-M8(7)-ON-SB	1	M8	85	28	72	31	16	TCA-HP-ON-SB	6.2	5.0	0.2	￥19,400	要問合せ
TCA-0759	TCA412-M-HP1-M10(9),U3/8-ON-SB	1	M9	86	33	73	31	20	TCA-HP-ON-SB	7.0	5.5	0.2	￥19,400	要問合せ
TCA-0759	TCA412-M-HP1-M10(9),U3/8-ON-SB	1	M10	86	33	73	31	20	TCA-HP-ON-SB	7.0	5.5	0.2	￥19,400	要問合せ
TCA-0759	TCA412-M-HP1-M10(9),U3/8-ON-SB	2	U 3/8	86	33	73	31	20	TCA-HP-ON-SB	7.0	5.5	0.2	￥19,400	要問合せ
TCA-0761	TCA412-M-HP1-M12-ON-SB	1	M12	86	34	73	31	20	TCA-HP-ON-SB	8.5	6.5	0.2	￥19,400	要問合せ
TCA-0763	TCA412-M-HP1-P1/8-ON-SB	3	P 1/16	86	34	73	31	20	TCA-HP-ON-SB	8.0	6.0	0.2	￥19,400	要問合せ
TCA-0763	TCA412-M-HP1-P1/8-ON-SB	3	P 1/8	86	34	73	31	20	TCA-HP-ON-SB	8.0	6.0	0.2	￥19,400	要問合せ
TCA-0762	TCA412-M-HP1-U1/2-ON-SB	2	U 1/2	86	35	73	31	20	TCA-HP-ON-SB	9.0	7.0	0.2	￥19,400	要問合せ
TCA-0757	TCA412-M-HP1-U5/16-ON-SB	2	U 5/16	85	28	72	31	16	TCA-HP-ON-SB	6.1	5.0	0.2	￥19,400	要問合せ
TCA-0760	TCA412-M-HP1-M11,U7/16-ON-SB	1	M11	86	34	73	31	20	TCA-HP-ON-SB	8.0	6.0	0.2	￥19,400	要問合せ
TCA-0760	TCA412-M-HP1-M11,U7/16-ON-SB	2	U 7/16	86	34	73	31	20	TCA-HP-ON-SB	8.0	6.0	0.2	￥19,400	要問合せ
TCA-0661	TCA412-L-HP1-M8(7)-ON-SB	1	M7	115	28	102	31	16	TCA-HP-ON-SB	6.2	5.0	0.24	￥27,400	要問合せ
TCA-0661	TCA412-L-HP1-M8(7)-ON-SB	1	M8	115	28	102	31	16	TCA-HP-ON-SB	6.2	5.0	0.24	￥27,400	要問合せ
TCA-0662	TCA412-L-HP1-M10(9),U3/8-ON-SB	1	M9	116	33	103	31	20	TCA-HP-ON-SB	7.0	5.5	0.24	￥27,400	要問合せ
TCA-0662	TCA412-L-HP1-M10(9),U3/8-ON-SB	1	M10	116	33	103	31	20	TCA-HP-ON-SB	7.0	5.5	0.24	￥27,400	要問合せ
TCA-0662	TCA412-L-HP1-M10(9),U3/8-ON-SB	2	U 3/8	116	33	103	31	20	TCA-HP-ON-SB	7.0	5.5	0.24	￥27,400	要問合せ
TCA-0664	TCA412-L-HP1-M12-ON-SB	1	M12	116	34	103	31	20	TCA-HP-ON-SB	8.5	6.5	0.24	￥27,400	要問合せ
TCA-0666	TCA412-L-HP1-P1/8-ON-SB	3	P 1/16	116	34	103	31	20	TCA-HP-ON-SB	8.0	6.0	0.24	￥27,400	要問合せ
TCA-0666	TCA412-L-HP1-P1/8-ON-SB	3	P 1/8	116	34	103	31	20	TCA-HP-ON-SB	8.0	6.0	0.24	￥27,400	要問合せ
TCA-0665	TCA412-L-HP1-U1/2-ON-SB	2	U 1/2	116	35	103	31	20	TCA-HP-ON-SB	9.0	7.0	0.24	￥27,400	要問合せ
TCA-0660	TCA412-L-HP1-U5/16-ON-SB	2	U 5/16	115	28	102	31	16	TCA-HP-ON-SB	6.1	5.0	0.24	￥27,400	要問合せ
TCA-0663	TCA412-L-HP1-M11,U7/16-ON-SB	1	M11	116	34	103	31	20	TCA-HP-ON-SB	8.0	6.0	0.24	￥27,400	要問合せ
TCA-0663	TCA412-L-HP1-M11,U7/16-ON-SB	2	U 7/16	116	34	103	31	20	TCA-HP-ON-SB	8.0	6.0	0.24	￥27,400	要問合せ
TCA-0731	TCA1022-S-HP1-M10(9),U3/8-ON-SB	1	M9	61	33	46	47	20	TCA-HP-ON-SB	7.0	5.5	0.55	￥17,600	要問合せ
TCA-0731	TCA1022-S-HP1-M10(9),U3/8-ON-SB	1	M10	61	33	46	47	20	TCA-HP-ON-SB	7.0	5.5	0.55	￥17,600	要問合せ
TCA-0731	TCA1022-S-HP1-M10(9),U3/8-ON-SB	2	U 3/8	61	33	46	47	20	TCA-HP-ON-SB	7.0	5.5	0.55	￥17,600	要問合せ
TCA-0733	TCA1022-S-HP1-M12-ON-SB	1	M12	61	34	46	47	20	TCA-HP-ON-SB	8.5	6.5	0.55	￥17,600	要問合せ
TCA-0735	TCA1022-S-HP1-M14,U9/16-ON-SB	1	M14	61	37	46	47	27	TCA-HP-ON-SB	10.5	8.0	0.55	￥17,600	要問合せ
TCA-0735	TCA1022-S-HP1-M14,U9/16-ON-SB	1	M15	61	37	46	47	27	TCA-HP-ON-SB	10.5	8.0	0.55	￥17,600	要問合せ
TCA-0735	TCA1022-S-HP1-M14,U9/16-ON-SB	2	U 9/16	61	37	46	47	27	TCA-HP-ON-SB	10.5	8.0	0.55	￥17,600	要問合せ
TCA-0737	TCA1022-S-HP1-M16-ON-SB	1	M16	61	39	46	47	27	TCA-HP-ON-SB	12.5	10.0	0.55	￥17,600	要問合せ
TCA-0738	TCA1022-S-HP1-M18,U3/4-ON-SB	1	M18	60	49	45	47	32	TCA-HP-ON-SB	14.0	11.0	0.55	￥17,600	要問合せ
TCA-0738	TCA1022-S-HP1-M18,U3/4-ON-SB	2	U 3/4	60	49	45	47	32	TCA-HP-ON-SB	14.0	11.0	0.55	￥17,600	要問合せ
TCA-0739	TCA1022-S-HP1-M20-ON-SB	1	M20	60	50	45	47	32	TCA-HP-ON-SB	15.0	12.0	0.55	￥17,600	要問合せ
TCA-0740	TCA1022-S-HP1-M22,U7/8-ON-SB	1	M22	60	51	45	47	32	TCA-HP-ON-SB	17.0	13.0	0.55	￥17,600	要問合せ
TCA-0740	TCA1022-S-HP1-M22,U7/8-ON-SB	2	U 7/8	60	51	45	47	32	TCA-HP-ON-SB	17.0	13.0	0.55	￥17,600	要問合せ
TCA-0741	TCA1022-S-HP1-M24(25)-ON-SB	1	M24	60	53	45	47	36	TCA-HP-ON-SB	19.0	15.0	0.55	￥17,600	要問合せ
TCA-0741	TCA1022-S-HP1-M24(25)-ON-SB	1	M25	60	53	45	47	36	TCA-HP-ON-SB	19.0	15.0	0.55	￥17,600	要問合せ
TCA-0745	TCA1022-S-HP1-P1/2-ON-SB	3	P 1/2	60	47	45	47	36	TCA-HP-ON-SB	18.0	14.0	0.55	￥17,600	要問合せ
TCA-0743	TCA1022-S-HP1-P1/4-ON-SB	3	P 1/4	61	38	46	47	27	TCA-HP-ON-SB	11.0	9.0	0.55	￥17,600	要問合せ
TCA-0742	TCA1022-S-HP1-P1/8-ON-SB	3	P 1/16	61	34	46	47	20	TCA-HP-ON-SB	8.0	6.0	0.55	￥17,600	要問合せ
TCA-0742	TCA1022-S-HP1-P1/8-ON-SB	3	P 1/8	61	34	46	47	20	TCA-HP-ON-SB	8.0	6.0	0.55	￥17,600	要問合せ
TCA-0744	TCA1022-S-HP1-P3/8-ON-SB	3	P 3/8	61	40	46	47	27	TCA-HP-ON-SB	14.0	11.0	0.55	￥17,600	要問合せ
TCA-0734	TCA1022-S-HP1-U1/2-ON-SB	2	U 1/2	61	35	46	47	20	TCA-HP-ON-SB	9.0	7.0	0.55	￥17,600	要問合せ
TCA-0736	TCA1022-S-HP1-U5/8-ON-SB	2	U 5/8	61	38	46	47	27	TCA-HP-ON-SB	12.0	9.0	0.55	￥17,600	要問合せ
TCA-0732	TCA1022-S-HP1-M11,U7/16-ON-SB	1	M11	61	34	46	47	20	TCA-HP-ON-SB	8.0	6.0	0.55	￥17,600	要問合せ
TCA-0732	TCA1022-S-HP1-M11,U7/16-ON-SB	2	U 7/16	61	34	46	47	20	TCA-HP-ON-SB	8.0	6.0	0.55	￥17,600	要問合せ
TCA-0779	TCA1022-M-HP1-M10(9),U3/8-ON-SB	1	M9	106	33	91	47	20	TCA-HP-ON-SB	7.0	5.5	0.73	￥20,800	要問合せ
TCA-0779	TCA1022-M-HP1-M10(9),U3/8-ON-SB	1	M10	106	33	91	47	20	TCA-HP-ON-SB	7.0	5.5	0.73	￥20,800	要問合せ
TCA-0779	TCA1022-M-HP1-M10(9),U3/8-ON-SB	2	U 3/8	106	33	91	47	20	TCA-HP-ON-SB	7.0	5.5	0.73	￥20,800	要問合せ
TCA-0781	TCA1022-M-HP1-M12-ON-SB	1	M12	106	34	91	47	20	TCA-HP-ON-SB	8.5	6.5	0.73	￥20,800	要問合せ
TCA-0783	TCA1022-M-HP1-M14,U9/16-ON-SB	1	M14	106	37	91	47	27	TCA-HP-ON-SB	10.5	8.0	0.73	￥20,800	要問合せ
TCA-0783	TCA1022-M-HP1-M14,U9/16-ON-SB	1	M15	106	37	91	47	27	TCA-HP-ON-SB	10.5	8.0	0.73	￥20,800	要問合せ
TCA-0783	TCA1022-M-HP1-M14,U9/16-ON-SB	2	U 9/16	106	37	91	47	27	TCA-HP-ON-SB	10.5	8.0	0.73	￥20,800	要問合せ
TCA-0785	TCA1022-M-HP1-M16-ON-SB	1	M16	106	39	91	47	27	TCA-HP-ON-SB	12.5	10.0	0.73	￥20,800	要問合せ
TCA-0786	TCA1022-M-HP1-M18,U3/4-ON-SB	1	M18	105	49	90	47	32	TCA-HP-ON-SB	14.0	11.0	0.73	￥20,800	要問合せ
TCA-0786	TCA1022-M-HP1-M18,U3/4-ON-SB	2	U 3/4	105	49	90	47	32	TCA-HP-ON-SB	14.0	11.0	0.73	￥20,800	要問合せ
TCA-0787	TCA1022-M-HP1-M20-ON-SB	1	M20	105	50	90	47	32	TCA-HP-ON-SB	15.0	12.0	0.73	￥20,800	要問合せ
TCA-0788	TCA1022-M-HP1-M22,U7/8-ON-SB	1	M22	105	51	90	47	32	TCA-HP-ON-SB	17.0	13.0	0.73	￥20,800	要問合せ
TCA-0788	TCA1022-M-HP1-M22,U7/8-ON-SB	2	U 7/8	105	51	90	47	32	TCA-HP-ON-SB	17.0	13.0	0.73	￥20,800	要問合せ
TCA-0789	TCA1022-M-HP1-M24(25)-ON-SB	1	M24	105	53	90	47	36	TCA-HP-ON-SB	19.0	15.0	0.73	￥20,800	要問合せ
TCA-0789	TCA1022-M-HP1-M24(25)-ON-SB	1	M25	105	53	90	47	36	TCA-HP-ON-SB	19.0	15.0	0.73	￥20,800	要問合せ
TCA-0793	TCA1022-M-HP1-P1/2-ON-SB	3	P 1/2	105	47	90	47	36	TCA-HP-ON-SB	18.0	14.0	0.73	￥20,800	要問合せ
TCA-0791	TCA1022-M-HP1-P1/4-ON-SB	3	P 1/4	106	38	91	47	27	TCA-HP-ON-SB	11.0	9.0	0.73	￥20,800	要問合せ
TCA-0790	TCA1022-M-HP1-P1/8-ON-SB	3	P 1/16	106	34	91	47	20	TCA-HP-ON-SB	8.0	6.0	0.73	￥20,800	要問合せ
TCA-0790	TCA1022-M-HP1-P1/8-ON-SB	3	P 1/8	106	34	91	47	20	TCA-HP-ON-SB	8.0	6.0	0.73	￥20,800	要問合せ
TCA-0792	TCA1022-M-HP1-P3/8-ON-SB	3	P 3/8	106	40	91	47	27	TCA-HP-ON-SB	14.0	11.0	0.73	￥20,800	要問合せ
TCA-0782	TCA1022-M-HP1-U1/2-ON-SB	2	U 1/2	106	35	91	47	20	TCA-HP-ON-SB	9.0	7.0	0.73	￥20,800	要問合せ
TCA-0784	TCA1022-M-HP1-U5/8-ON-SB	2	U 5/8	106	38	91	47	27	TCA-HP-ON-SB	12.0	9.0	0.73	￥20,800	要問合せ
TCA-0780	TCA1022-M-HP1-U7/16,M11-ON-SB	1	M11	106	34	91	47	20	TCA-HP-ON-SB	8.0	6.0	0.73	￥20,800	要問合せ
TCA-0780	TCA1022-M-HP1-U7/16,M11-ON-SB	2	U 7/16	106	34	91	47	20	TCA-HP-ON-SB	8.0	6.0	0.73	￥20,800	要問合せ
TCA-0682	TCA1022-L-HP1-M10(9),U3/8-ON-SB	1	M9	136	33	121	47	20	TCA-HP-ON-SB	7.0	5.5	0.75	￥29,500	要問合せ
TCA-0682	TCA1022-L-HP1-M10(9),U3/8-ON-SB	1	M10	136	33	121	47	20	TCA-HP-ON-SB	7.0	5.5	0.75	￥29,500	要問合せ
TCA-0682	TCA1022-L-HP1-M10(9),U3/8-ON-SB	2	U 3/8	136	33	121	47	20	TCA-HP-ON-SB	7.0	5.5	0.75	￥29,500	要問合せ
TCA-0684	TCA1022-L-HP1-M12-ON-SB	1	M12	136	34	121	47	20	TCA-HP-ON-SB	8.5	6.5	0.75	￥29,500	要問合せ
TCA-0686	TCA1022-L-HP1-M14,U9/16-ON-SB	1	M14	136	37	121	47	27	TCA-HP-ON-SB	10.5	8.0	0.75	￥29,500	要問合せ
TCA-0686	TCA1022-L-HP1-M14,U9/16-ON-SB	1	M15	136	37	121	47	27	TCA-HP-ON-SB	10.5	8.0	0.75	￥29,500	要問合せ
TCA-0686	TCA1022-L-HP1-M14,U9/16-ON-SB	2	U 9/16	136	37	121	47	27	TCA-HP-ON-SB	10.5	8.0	0.75	￥29,500	要問合せ
TCA-0688	TCA1022-L-HP1-M16-ON-SB	1	M16	136	39	121	47	27	TCA-HP-ON-SB	12.5	10.0	0.75	￥29,500	要問合せ
TCA-0689	TCA1022-L-HP1-M18,U3/4-ON-SB	1	M18	135	49	120	47	32	TCA-HP-ON-SB	14.0	11.0	0.75	￥29,500	要問合せ
TCA-0689	TCA1022-L-HP1-M18,U3/4-ON-SB	2	U 3/4	135	49	120	47	32	TCA-HP-ON-SB	14.0	11.0	0.75	￥29,500	要問合せ
TCA-0690	TCA1022-L-HP1-M20-ON-SB	1	M20	135	50	120	47	32	TCA-HP-ON-SB	15.0	12.0	0.75	￥29,500	要問合せ
TCA-0691	TCA1022-L-HP1-M22,U7/8-ON-SB	1	M22	135	51	120	47	32	TCA-HP-ON-SB	17.0	13.0	0.75	￥29,500	要問合せ
TCA-0691	TCA1022-L-HP1-M22,U7/8-ON-SB	2	U 7/8	135	51	120	47	32	TCA-HP-ON-SB	17.0	13.0	0.75	￥29,500	要問合せ
TCA-0692	TCA1022-L-HP1-M24(25)-ON-SB	1	M24	135	53	120	47	36	TCA-HP-ON-SB	19.0	15.0	0.75	￥29,500	要問合せ
TCA-0692	TCA1022-L-HP1-M24(25)-ON-SB	1	M25	135	53	120	47	36	TCA-HP-ON-SB	19.0	15.0	0.75	￥29,500	要問合せ
TCA-0696	TCA1022-L-HP1-P1/2-ON-SB	3	P 1/2	135	47	120	47	36	TCA-HP-ON-SB	18.0	14.0	0.75	￥29,500	要問合せ
TCA-0694	TCA1022-L-HP1-P1/4-ON-SB	3	P 1/4	136	38	121	47	27	TCA-HP-ON-SB	11.0	9.0	0.75	￥29,500	要問合せ
TCA-0693	TCA1022-L-HP1-P1/8-ON-SB	3	P 1/16	136	34	121	47	20	TCA-HP-ON-SB	8.0	6.0	0.75	￥29,500	要問合せ
TCA-0693	TCA1022-L-HP1-P1/8-ON-SB	3	P 1/8	136	34	121	47	20	TCA-HP-ON-SB	8.0	6.0	0.75	￥29,500	要問合せ
TCA-0695	TCA1022-L-HP1-P3/8-ON-SB	3	P 3/8	136	40	121	47	27	TCA-HP-ON-SB	14.0	11.0	0.75	￥29,500	要問合せ
TCA-0685	TCA1022-L-HP1-U1/2-ON-SB	2	U 1/2	136	35	121	47	20	TCA-HP-ON-SB	9.0	7.0	0.75	￥29,500	要問合せ
TCA-0687	TCA1022-L-HP1-U5/8-ON-SB	2	U 5/8	136	38	121	47	27	TCA-HP-ON-SB	12.0	9.0	0.75	￥29,500	要問合せ
TCA-0683	TCA1022-L-HP1-M11,U7/16-ON-SB	1	M11	136	34	121	47	20	TCA-HP-ON-SB	8.0	6.0	0.75	￥29,500	要問合せ
TCA-0683	TCA1022-L-HP1-M11,U7/16-ON-SB	2	U 7/16	136	34	121	47	20	TCA-HP-ON-SB	8.0	6.0	0.75	￥29,500	要問合せ

※ℓ₁欄に※印がある場合、JIS規格のタップは取り付きません。ロングシャンクタップをご使用ください
