SME-DBR7-1D

Name: SME-DBR7-1D
SKU: DBR-0071
Price: 145200 JPY
Availability: OutOfStock

特徴

◎表面のバリ用、裏面のバリ用の2タイプあり
◎加工材質に最適な伸縮/傾動負荷力を設定
◎切削後に出るバリ除去などに最適
◎傾動/縮みフロートにより大まかなティーチングでも加工可能
◎人の手に近い感覚でバリ取り作業が可能
◎高価な視覚センサや力センサを必要とせず、安定したバリ取りが可能
◎カタログダウンロード(英語)
◎カタログダウンロード(中国語)
◎カタログダウンロード(タイ語)
◎カタログダウンロード(ベトナム語)

おすすめポイント

伸縮でワークにならって均一にバリ取りできます！
切削後にでるような小さいバリ取りに最適です！
鋳肌面と切削面の稜線などの加工に最適です！
機械での作業なので品質の安定化ができ、人件費も削減できます！
フロートがあるのでティーチングが楽です！

対応機構

BT DBT HSK C ST STT MT

組み合わせ表

製品名	組み合わせ
SME-DBR7-1D	ER11

※ER11についてはこちらをご参照ください。

付属品

本体に付属しています。追加購入も可能です。

ナット

別売品

本体に付属していません。別途購入が必要です。

ER型コレット[ER11]

専用スパナ[ES-11M]

取付けブロック

発売時期

2021年

主な仕様

製品名	機能
SME-DBR7-1D	バリ取りホルダ本体
MS200-S-INV	モータ
GA500-K100用ｲﾝﾊﾞｰﾀ(500Hz仕様)	インバータ（三相200V)
MTC-IP-5M1D_GA500ｲﾝﾊﾞｰﾀ用動力中間ｹｰﾌﾞﾙ5m	動力中間ケーブル
1D用ロボット取付けブロック	取付けブロック
ER11	ERコレット
E11M	専用スパナ

※ 冷却用エアが必要です。ドライで清浄なエア（0.3 ～ 0.4MPa 推奨) をご使用ください。
※ バリ取りホルダ（DBR7-1D型）単体での販売も可能です。　お問い合わせください。
※ サーボモータの取扱いもございます。お問い合わせください。

カスタマーレビュー

バリ取りが自動化でき効率化できました。
バリの取り残しや作業者によるばらつきがなくなりました。
人件費が減ったためコストダウンできました。

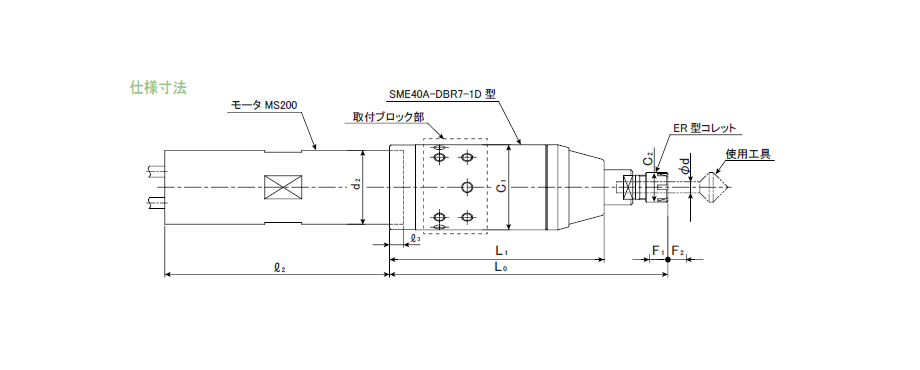

図面

スペック

注文code	製品名	L₀ [mm]	L₁ [mm]	C₁ [mm]	C₂ [mm]	F₁ [mm]	F₂ [mm]	総重量 [kg]	参考価格 (税別)	在庫状況
DBR-0071	SME40A-DBR7-1D-YELLOW	150.5	116	46	16	10	10	2.1	￥132,000	要問合せ
DBR-0072	SME40A-DBR7-1D-GREEN	150.5	116	46	16	10	10	2.1	￥132,000	要問合せ
DBR-0073	SME40A-DBR7-1D-RED	150.5	116	46	16	10	10	2.1	￥132,000	要問合せ

※F₁: 縮み量 F₂: 伸び量
※総重量はモータ含む
