DBT-RF

Name: DBT-RF
SKU: RF-0005
Price: 82720 JPY
Availability: OutOfStock

特徴

◎ラジアルフロート
◎同期制御加工機用
●アルミダイキャストの鋳抜き下穴に直接タップが可能
●芯ズレ吸収が滑らかで垂直なネジ加工が可能
●リーマホルダとしても使用可能
●このシャンクは、BBT仕様およびBT仕様の主軸に使用できます。

おすすめポイント

下穴がずれていても、ラジアルフロートで芯ズレ解消！
アルミダイキャスト等量産加工におすすめです！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

付属品

本体に付属しています。追加購入も可能です。

ナット

別売品

本体に付属していません。別途購入が必要です。

ERコレット

カスタマーレビュー

鋳抜き穴へのドリル加工が省略でき、コストダウンできました。
アルミダイキャスト加工には必需品です。
ラジアルフロートが便利です。

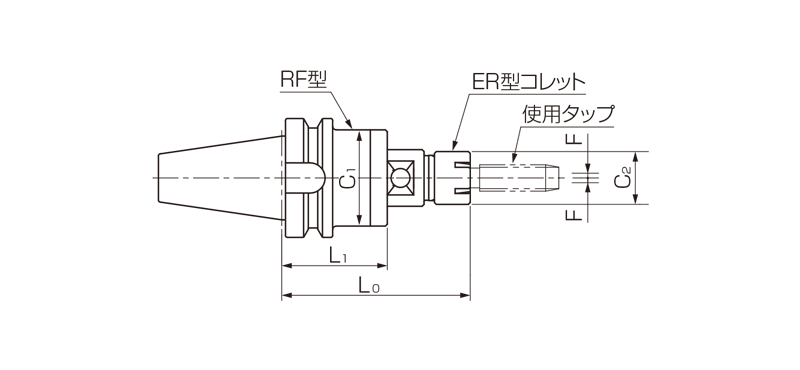

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	C₂ [mm]	F [mm]	アダプタ/コレット形式	専用スパナ	本体重量 [kg]	参考価格 (税別)	在庫状況
RF-0005	DBT30-RF103	M1～M3	1	3	75	53	35	12	半径 0.3	ER	E8M	0.62	￥75,200	要問合せ
RF-0018	DBT30-RF306	M3～M6	3	6	75	48	40	16	半径 0.8	ER	E11M	0.6	￥75,200	要問合せ
RF-0045	DBT30-RF414	M4～M14	4	14	112	70	51	28	半径 1.0	ER	E20M	1.11	￥75,200	要問合せ
RF-0019	DBT40-RF306	M3～M6	3	6	90	63	40	16	半径 0.8	ER	E11M	1.3	￥75,200	要問合せ
RF-0046	DBT40-RF414	M4～M14	4	14	100	58	51	28	半径 1.0	ER	E20M	1.81	￥75,200	要問合せ
RF-0020	DBT50-RF306	M3～M6	3	6	105	78	40	16	半径 0.8	ER	E11M	3.7	￥89,700	要問合せ
RF-0047	DBT50-RF414	M4～M14	4	14	115	73	51	28	半径 1.0	ER	E20M	4.21	￥89,700	要問合せ

※ F:径方向の移動量
