DBT-RF-OHC

Name: DBT-RF-OHC
SKU: RF-0075
Price: 98670 JPY
Availability: OutOfStock

特徴

◎ラジアルフロート
◎同期制御加工機用
◎センタースルー給油対応 (5MPaまで)
_{※油穴付きタップをご使用ください}
◎油穴付きタップご使用の場合、別売りのシーリングディスク（DS/ER20)を装着ください
●アルミダイキャストの鋳抜き下穴に直接タップが可能
●芯ズレ吸収が滑らかで垂直なネジ加工が可能
●リーマホルダとしても使用可能
●このシャンクは、BBT仕様およびBT仕様の主軸に使用できます。

おすすめポイント

ラジアルフロートにクーラントスルーが付きました！
下穴がずれていても、ラジアルフロートで芯ズレ解消！
アルミダイキャスト等量産加工におすすめです！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	コレット/タップアダプタ
RF414-OHC	ER20-GB

付属品

本体に付属しています。追加購入も可能です。

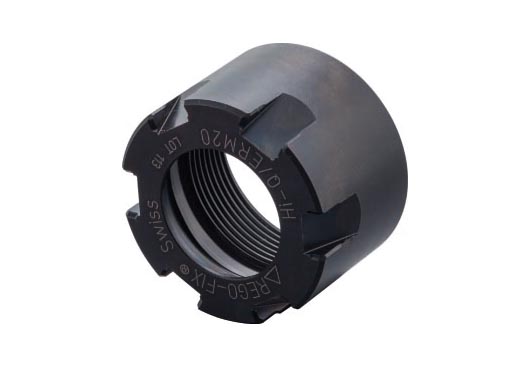

ナット

別売品

本体に付属していません。別途購入が必要です。

ERコレット

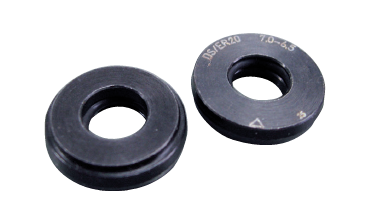

DS/ER20シーリングディスク

専用スパナ

カスタマーレビュー

細かな切粉トラブルがクーラントスルーで解消しました。
鋳抜き穴へのドリル加工が省略でき、コストダウンできました。
ラジアルフロートが便利です。

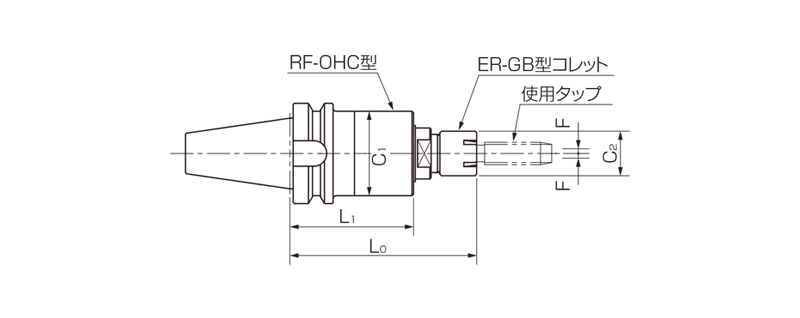

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	C₂ [mm]	F [mm]	アダプタ/コレット形式	専用スパナ	本体重量 [kg]	参考価格 (税別)	在庫状況
RF-0075	DBT30-RF414-OHC	M4～M14	4	14	115	74	51	28	半径 1.0	ER	E20M	1.22	￥89,700	要問合せ
RF-0076	DBT40-RF414-OHC	M4～M14	4	14	120	79	51	28	半径 1.0	ER	E20M	1.98	￥89,700	要問合せ
RF-0077	DBT50-RF414-OHC	M4～M14	4	14	120	79	51	28	半径 1.0	ER	E20M	4.34	￥107,100	要問合せ

※F:径方向の移動量
