C-SSR-OHC

Name: C-SSR-OHC
SKU: SSR-0031
Price: 72600 JPY
Availability: InStock

特徴

◎同期制御加工機専用
◎マイクロフロート(R)（微少伸縮）
◎対応アダプタTCAはロングタイプも使用可能（Lサイズまで）
◎センタースルー給油対応
◎油穴付きタップでクーラントスルーをご使用の場合、TCA-HP1-SBアダプタをご使用ください
◎油穴無しタップでクーラントスルーをご使用の場合、TCA-3H/ON-SBアダプタをご使用ください
◎タップの着脱がワンタッチ

おすすめポイント

難削材加工には特に効果を発揮！
タップ加工時の同期誤差を吸収！
ロングアダプタ使用でロングタップ不要！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	コレット/タップアダプタ
SSR 412-OHC	TCA 412※クーラントスルー非対応
	TCA 412-HP1-SB
	TCA 412-HP1-(3H/ON)-SB
SSR1022-OHC	TCA 1022※クーラントスルー非対応
	TCA 1022-HP1-SB
	TCA 1022-HP1-ON-SB

付属品

本体に付属しています。追加購入も可能です。

クランプスクリュー

別売品

本体に付属していません。別途購入が必要です。

TCA型

発売時期

2011年

カスタマーレビュー

タップが折れにくくなりました。
コレットチャックから変更したらタップの寿命が延びました。
ネジ山のムシレが無くなりました。
タップに切粉がからまなくなりました。

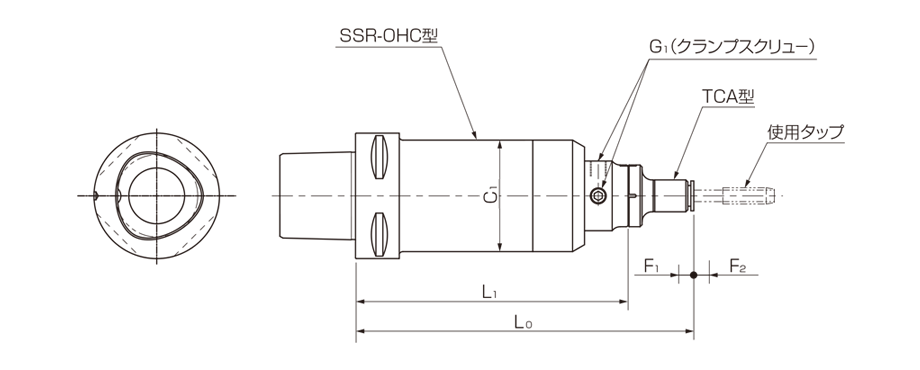

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₁ [mm]	F₂ [mm]	G₁	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況	DXF	STEP	出力
SSR-0031	C6-SSR412-OHC-107	M4～M12	4	12	140	107	56	0.5	0.5	M 8 P1.0	TCA(-SB,3H/ON-SB,-ER)	1.73	￥66,000	通常在庫
SSR-0039	C6-SSR1022-OHC-130	M10～M24	10	24	185	130	66	0.5	0.5	M10 P1.0	TCA(-SB,ON-SB)	2.46	￥77,000	要問合せ

※F₁: 縮み量 F₂: 伸び量
※L₀寸法は、TCA-S装着時のものです。その他は(L₁＋H₁)にて算出ください。
