バリ取りホルダ

ST-DBR7-1D

特徴

ST-DBR7-1Dは、マシニングセンタで使うバリ取りホルダです。
軸方向のフローティング(縮み・伸び)でワークにならうので、1本で表面と裏面のバリを取れます。


◎軸方向のフローティングで、ワーク寸法のばらつきや取付誤差を吸収
◎大まかなプログラムでも、ワークにならって加工できる
◎縮みながら表面を、伸びながら裏面を加工。1本で表裏両面のバリ取りが可能
◎設定荷重3種類(YELLOW:弱・GREEN:中・RED:強)
◎高価な専用機が不要(マシニングセンタに取り付けて使う)
●シャンク:ST20(φ20ストレートシャンク)
●保持工具:φ3~φ7(ER11コレット使用)
●ERコレット(ER11)・専用スパナ(E11M)は別売
●表裏両面用の刃物 W616-SP もあります

おすすめポイント

鋳肌面と加工面の境目など、寸法にばらつきのある鋳造品・鍛造品のバリ取りに
取付誤差のあるワークのバリ取りに
切削後に出る小さなバリの除去に
手作業のバリ取り工程の省力化・品質の安定化に
表と裏の両面のバリを1本で取りたいときに

対応機構
縮み 伸び 傾き
組み合わせ表
製品名 組み合わせ
ST20-DBR7-1D ER11
付属品

本体に付属しています。追加購入も可能です。

別売品

本体に付属していません。別途購入が必要です。

発売時期

2018年

主な仕様
項目 仕様
最高使用回転数 10,000 r/min
最大保持工具径 φ7(ER11使用)
フローティング量 縮み10mm、伸び10mm
設定荷重 3種類(YELLOW:弱・GREEN:中・RED:強)
切削液 ドライ加工のみ
使用工具例 超硬ロータリーバー・軸付き砥石など

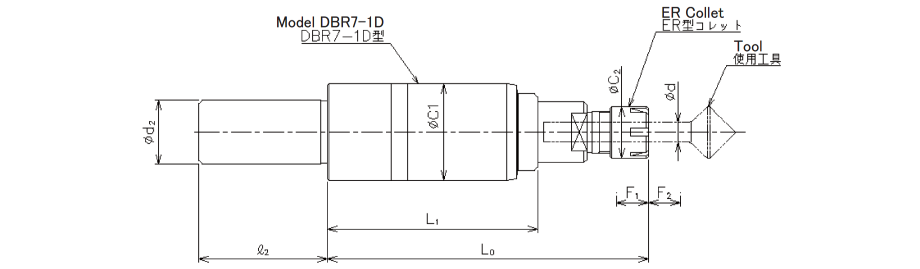

図面
カタログPDF 英語
中国語
タイ語
ベトナム語
SPEC

スペック

注文code 製品名 L0
[mm]
L1
[mm]
C1
[mm]
C2
[mm]
F1
[mm]
F2
[mm]
シャンクl2 シャンクd2 シャンク径d 専用スパナ 本体重量
[kg]
参考価格
(税別)
在庫状況 DXF STEP 出力
DBR-0062 ST20-DBR7-1DYellow 100 65.5 30 16 10 10 40 20 ø3~7 ES11M 0.41 ¥48,800 通常在庫
DBR-0063 ST20-DBR7-1DGreen 100 65.5 30 16 10 10 40 20 ø3~7 ES11M 0.41 ¥48,800 通常在庫
DBR-0064 ST20-DBR7-1DRed 100 65.5 30 16 10 10 40 20 ø3~7 ES11M 0.41 ¥48,800 通常在庫

※専用スパナ『E11M』についてはこちらをご参照ください。
