HSK-SA-Ⅲ

Name: HSK-SA-Ⅲ
SKU: SA3-0073
Price: 95150 JPY
Availability: InStock

特徴

◎「カトウタッパー」のベストセラー
◎ ネジ深さ制限装置（定寸機構）内蔵
◎タップアダプタ、タップの着脱がクイックチェンジ
●機械・ワーク・切削条件を選ばないタッパー
●試作・単品・金型などの高価なワーク加工に最適
●使用条件によりバネ力・伸縮量などの仕様変更が可能
●伸縮装置が送り誤差を吸収、高いネジ精度を実現
●右ネジ用が標準（左ネジ用も製作可能）
●プログラム参考資料

おすすめポイント

タップアダプタ、タップがワンタッチで交換できる！
NC機用のフルスペックタッパー！
定寸機構の使用で、スパイラルタップの切粉の巻きつきが少ない！
SS材加工でも、安全装置無しのTC-MOか、トルクアップ仕様のTC-REDがおすすめ！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	組み合わせ
SA206-Ⅲ	TC206-M
	TC206
SA412-Ⅲ	TC412-MO
	TC412
SA1022-Ⅲ	TC1022-MO
	TC1022
SA2035-Ⅲ	TC2035-MO
	TC2035

別売品

本体に付属していません。別途購入が必要です。

TC-MOアダプタ

※安全装置付のTCも使用できます。

カスタマーレビュー

ずっとSA-Ⅲばかり使ってますが、トラブルも少なく安心です。
管用テーパタップも、定寸機構使用してネジ深さがばらつきません。
単品加工が多いため、タップの摩耗していても、TC型の安全装置が働いて折損以前に機械を止める事が出来ました。
大径加工で安心して使用できます。

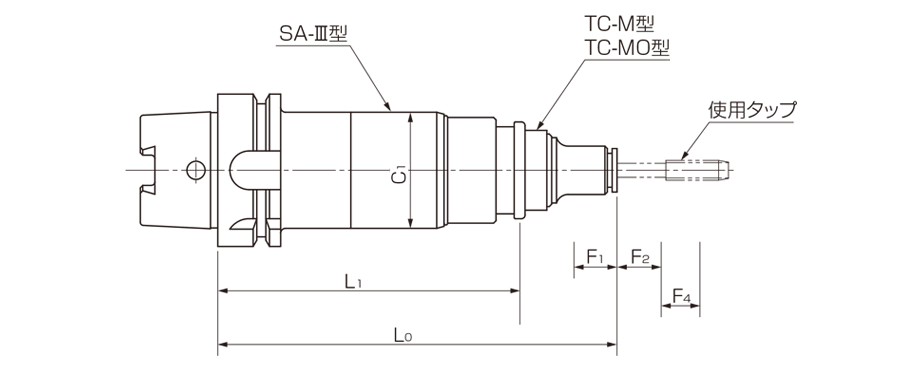

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₁ [mm]	F₂ [mm]	F₄ [mm]	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
SA3-0073	HSK-A63-H-SA206-Ⅲ	M2～M8	2	8	150	118	33	5	※(3)	※(7.0)	TC,TC-M	1.35	￥86,500	通常在庫
SA3-0204	HSK-A63-H-SA412-Ⅲ	M3～M16	3	16	165	121.5	48	7	※(5)	※(8.5)	TC,TC-MO,TC-N	1.65	￥86,500	通常在庫
SA3-0311	HSK-A63-H-SA1022-Ⅲ	M8～M27	8	27	225	160	66	10	※(6)	※(11.0)	TC,TC-MO,TC-N	2.75	￥104,000	通常在庫
SA3-0411	HSK-A63-H-SA2035-Ⅲ	M18～M38	18	38	285	200	84	10	※(7)	※(13.0)	TC(-SL),TC-MO(-SL),TC-N	4.12	￥133,000	要問合せ
SA3-0207	HSK-A100-H-SA412-Ⅲ	M3～M16	3	16	165	121.5	48	7	※(5)	※(8.5)	TC,TC-MO,TC-N	3.56	￥154,000	通常在庫
SA3-0313	HSK-A100-H-SA1022-Ⅲ	M8～M27	8	27	225	160	66	10	※(6)	※(11.0)	TC,TC-MO,TC-N	5.22	￥170,500	通常在庫
SA3-0412	HSK-A100-H-SA2035-Ⅲ	M18～M38	18	38	265	180	84	10	※(7)	※(13.0)	TC(-SL),TC-MO(-SL),TC-N	7.21	￥204,400	通常在庫

※F₁: 縮み量 F₂: 伸び量 F₄:逆転時の伸び量
※F₂ F₄は参考値です。
※HSKシャンクはマニュアルクランプ穴付が標準です。
※クーラントパイプは可倒式です。

オプション

縮み量・伸び量の変更表 (単位:mm)

オプション名称	タイプ1
変更内容	F₁量の変更
SA206-Ⅲ	F₁=0
SA412-Ⅲ	F₁=0
SA1022-Ⅲ	F₁=0
SA2035-Ⅲ	F₁=0
