ST-SA-Ⅲ

Name: ST-SA-Ⅲ
SKU: SA3-0049
Price: 61710 JPY
Availability: InStock

特徴

◎「カトウタッパー」のベストセラー
◎ ネジ深さ制限装置（定寸機構）内蔵
◎タップアダプタ、タップの着脱がクイックチェンジ
● ワーク・切削条件を選ばないタッパー
● 試作・単品・金型などの高価なワーク加工に最適
● 使用条件によりバネ力・伸縮量などの仕様変更が可能
● 伸縮装置が送り誤差を吸収、高いネジ精度を実現
● 右ネジ用が標準（左ネジ用も製作可能）
●プログラム参考資料

おすすめポイント

タップアダプタ、タップがワンタッチで交換できる！
NC機用のフルスペックタッパー！
定寸機構の使用で、スパイラルタップの切粉の巻きつきが少ない！
SS材加工でも、安全装置無しのTC-MOか、トルクアップ仕様のTC-REDがおすすめ！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	組み合わせ
SA206-Ⅲ	TC206
	TC206-M
SA412-Ⅲ	TC412
	TC412-MO
SA1022-Ⅲ	TC1022
	TC1022-MO
SA2035-Ⅲ	TC2035
	TC2035-MO

別売品

本体に付属していません。別途購入が必要です。

TCアダプタ

※安全装置なしのTC-MOも使用できます

カスタマーレビュー

ずっとSA-Ⅲばかり使ってますが、トラブルも少なく安心です。
管用テーパタップも、定寸機構使用してネジ深さがばらつきません。
単品加工が多いため、タップの摩耗していても、TC型の安全装置が働いて折損以前に機械を止める事が出来ました。
大径加工で安心して使用できます。

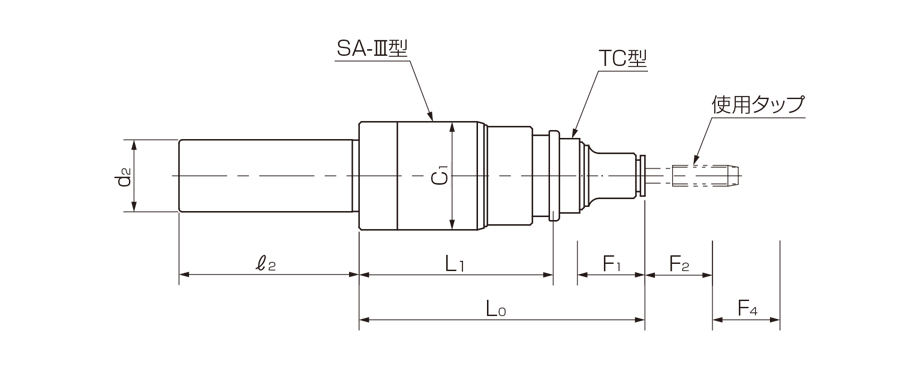

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	F₁ [mm]	F₂ [mm]	F₄ [mm]	l₂	d₂	アダプタ/コレット形式	本体重量 [kg]	参考価格 (税別)	在庫状況
SA3-0049	ST20-SA206-Ⅲ	M2～M8	2	8	103	71	33	5	※(3)	※(7.0)	60	20	TC,TC-M	0.43	￥56,100	通常在庫
SA3-0056	ST25-SA206-Ⅲ	M2～M8	2	8	103	71	33	5	※(3)	※(7.0)	75	25	TC,TC-M	0.58	￥56,100	通常在庫
SA3-0167	ST25-SA412-Ⅲ	M3～M16	3	16	127	83.5	48	7	※(5)	※(8.5)	75	25	TC,TC-MO,TC-N	1.05	￥56,100	通常在庫
SA3-0174	ST32-SA412-Ⅲ	M3～M16	3	16	127	83.5	48	7	※(5)	※(8.5)	80	32	TC,TC-MO,TC-N	1.26	￥56,100	通常在庫
SA3-0284	ST32-SA1022-Ⅲ	M8～M27	8	27	174	109	66	10	※(6)	※(11.0)	80	32	TC,TC-MO,TC-N	2.33	￥63,400	通常在庫
SA3-0405	ST42-SA2035-Ⅲ	M18～M38	18	38	201.5	116.5	84	10	※(7)	※(13.0)	80	42	TC(-SL),TC-MO(-SL),TC-N	5.1	￥98,800	通常在庫

※F₁: 縮み量 F₂: 伸び量 F₄:逆転時の伸び量
※F₂ F₄は参考値です。

オプション

縮み量・伸び量の変更表 (単位:mm)

オプション名称	タイプ1
変更内容	F₁量の変更
SA206-Ⅲ	F₁=0
SA412-Ⅲ	F₁=0
SA1022-Ⅲ	F₁=0
SA2035-Ⅲ	F₁=0
