HSK-ESS-OHC

Name: HSK-ESS-OHC
SKU: ESS-0021
Price: 60500 JPY
Availability: InStock

特徴

◎同期制御加工機専用
◎マイクロフロート(R)（微少伸縮）
◎超硬タップに対応
◎高速タッピングに対応
◎高圧センタースルー給油対応 (7MPaまで)
_{※AR-GHコレットでセンタースルーをご使用の場合、油穴付きタップをご使用ください}
◎AR-GHCコレットご使用で、コレットスルーも対応可能 (7MPaまで)

おすすめポイント

難削材加工には特に効果を発揮！
タップ加工時の同期誤差を吸収！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	コレット/タップアダプタ
ESS 412-OHC	AR16-GB(M4)
	AR16-GH(M5~)
	AR16-GHC
ESS1022-OHC	AR32-GH
	AR32-GHC

付属品

本体に付属しています。追加購入も可能です。

ナット

別売品

本体に付属していません。別途購入が必要です。

ARコレット

専用スパナ

発売時期

2011年

カスタマーレビュー

タップが折れにくくなりました。
コレットチャックから変更したらタップの寿命が延びました。
ネジ山のムシレが無くなりました。
他社製品よりクーラントがきれいに出るようになりました。

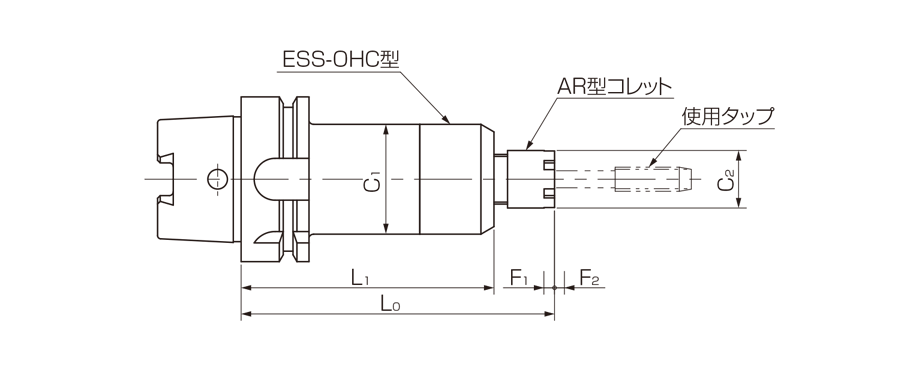

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	C₂ [mm]	F₁ [mm]	F₂ [mm]	アダプタ/コレット形式	専用スパナ	本体重量 [kg]	参考価格 (税別)	在庫状況
ESS-0021	HSK-A40-H-ESS412-OHC	M4～M12	4	12	120	96.4	42	22	0.5	0.5	AR/ER	AE-16M	0.93	￥70,800	要問合せ
ESS-0022	HSK-A50-H-ESS412-OHC	M4～M12	4	12	120	96.4	42	22	0.5	0.5	AR/ER	AE-16M	1.14	￥70,800	要問合せ
ESS-0025	HSK-A100-H-ESS412-OHC	M4～M12	4	12	125	101.4	42	22	0.5	0.5	AR/ER	AE-16M	2.76	￥78,900	要問合せ
ESS-0039	HSK-A100-H-ESS1022-OHC	M10～M22	10	22	180	145.4	66	50	0.5	0.5	AR/ER	FK-7	4.63	￥101,600	要問合せ
ESS-0026	HSK-E40-ESS412-OHC	M4～M12	4	12	120	96.4	42	22	0.5	0.5	AR/ER	AE-16M	0.94	￥78,900	要問合せ
ESS-0027	HSK-E50-ESS412-OHC	M4～M12	4	12	120	96.4	42	22	0.5	0.5	AR/ER	AE-16M	1.16	￥78,900	要問合せ
ESS-0023	HSK-A63-H-ESS412-OHC	M4～M12	4	12	120	96.8	42	22	0.5	0.5	AR/ER	AE-16M	1.57	￥55,000	通常在庫
ESS-0038	HSK-A63-H-ESS1022-OHC	M10～M22	10	22	180	147	66	50	0.5	0.5	AR/ER	FK-7	3.94	￥77,000	通常在庫

M22サイズ、管用タップ、盛上げタップにつきましては加工トルクによりますのでご相談ください
※HSKシャンクはマニュアルクランプ穴付きが標準です。
※クーラントパイプは可倒式です。
※F₁: 縮み量 F₂: 伸び量
