シンクロタッピングホルダ

STT-ESS-OHC

特徴

◎同期制御加工機専用
◎マイクロフロート(R)（微少伸縮）
◎超硬タップに対応
◎高速タッピングに対応
◎高圧センタースルー給油対応 (7MPaまで)
_{※AR-GHコレットでセンタースルーをご使用の場合、油穴付きタップをご使用ください}
◎AR-GHCコレットご使用で、コレットスルーも対応可能 (7MPaまで)

おすすめポイント

難削材加工には特に効果を発揮！
タップ加工時の同期誤差を吸収！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	コレット/タップアダプタ
ESS 412-OHC	AR16-GB(M4)
	AR16-GH(M5~)
	AR16-GHC

付属品

本体に付属しています。追加購入も可能です。

ナット

ナット

別売品

本体に付属していません。別途購入が必要です。

ARコレット

ARコレット

専用スパナ

専用スパナ

発売時期

2011年

カスタマーレビュー

タップが折れにくくなりました。
コレットチャックから変更したらタップの寿命が延びました。
ねじ山のムシレが無くなりました。
他社製品よりクーラントがきれいに出るようになりました。

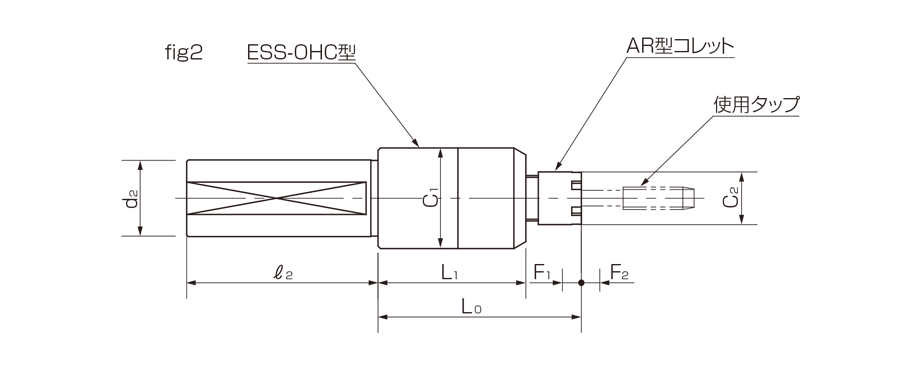

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	C₂ [mm]	F₁ [mm]	F₂ [mm]	l₂	d₂	アダプタ/コレット形式	専用スパナ	本体重量 [kg]	参考価格 (税別)	在庫状況	DXF	STEP	出力
ESS-0013	STT32-ESS412-OHC	M4～M12	4	12	85	61.8	42	22	0.5	0.5	80	32	AR/ER	AE-16M	1.22	￥66,000	通常在庫

※F₁: 縮み量 F₂: 伸び量
