C-ESS-OHC

Name: C-ESS-OHC
SKU: ESS-0016
Price: 72600 JPY
Availability: InStock

特徴

◎同期制御加工機専用
◎マイクロフロート(R)（微少伸縮）
◎超硬タップに対応
◎高速タッピングに対応
◎高圧センタースルー給油対応 (7MPaまで)
_{※AR-GHコレットでセンタースルーをご使用の場合、油穴付きタップをご使用ください}
◎AR-GHCコレットご使用で、コレットスルーも対応可能 (7MPaまで)

おすすめポイント

難削材加工には特に効果を発揮！
タップ加工時の同期誤差を吸収！

対応機構

縮み伸び定寸調芯逆転クーラント微少伸縮

組み合わせ表

製品名	コレット/タップアダプタ
ESS 412-OHC	AR16-GB(M4)
	AR16-GH(M5~)
	AR16-GHC
ESS1022-OHC	AR32-GH
	AR32-GHC

付属品

本体に付属しています。追加購入も可能です。

ナット

別売品

本体に付属していません。別途購入が必要です。

ARコレット

専用スパナ

発売時期

2011年

カスタマーレビュー

タップが折れにくくなりました。
コレットチャックから変更したらタップの寿命が延びました。
ネジ山のムシレが無くなりました。
他社製品よりクーラントがきれいに出るようになりました。

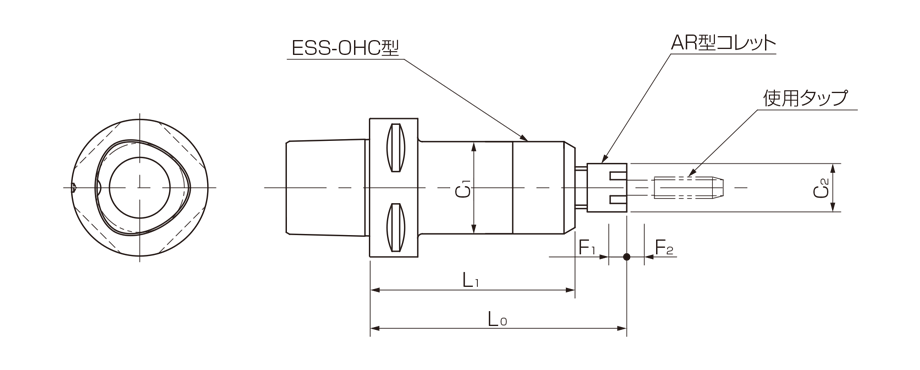

図面

スペック

注文code	製品名	能力範囲	能力最小 [mm]	能力最大 [mm]	L₀ [mm]	L₁ [mm]	C₁ [mm]	C₂ [mm]	F₁ [mm]	F₂ [mm]	アダプタ/コレット形式	専用スパナ	本体重量 [kg]	参考価格 (税別)	在庫状況
ESS-0016	C3-ESS412-OHC	M4～M12	4	12	117	93.7	42	22	0.5	0.5	AR/ER	AE-16M	0.93	￥70,800	要問合せ
ESS-0017	C4-ESS412-OHC	M4～M12	4	12	117	93.7	42	22	0.5	0.5	AR/ER	AE-16M	1	￥70,800	要問合せ
ESS-0018	C5-ESS412-OHC	M4～M12	4	12	117	93.7	42	22	0.5	0.5	AR/ER	AE-16M	1.19	￥70,800	要問合せ
ESS-0020	C8-ESS412-OHC	M4～M12	4	12	120	96.8	42	22	0.5	0.5	AR/ER	AE-16M	2.4	￥78,900	要問合せ
ESS-0037	C8-ESS1022-OHC	M10～M22	10	22	160	126.9	66	50	0.5	0.5	AR/ER	FK-7	3.81	￥101,600	要問合せ
ESS-0019	C6-ESS412-OHC	M4～M12	4	12	117	93.7	42	22	0.5	0.5	AR/ER	AE-16M	1.55	￥66,000	通常在庫
ESS-0036	C6-ESS1022-OHC	M10～M22	10	22	175	141.9	66	50	0.5	0.5	AR/ER	FK-7	3.83	￥77,000	通常在庫

M22サイズ、管用タップ、盛上げタップにつきましては加工トルクによりますのでご相談ください
※ F₁: 縮み量 F₂: 伸び量
