TC-N

Name: TC-N
SKU: TC-0246
Price: 13310 JPY
Availability: InStock

特徴

◎安全装置のないショートタイプ（先端形状が異なる）
◎旋盤等で干渉を避けたい場合に最適
◎ISO・DIN規格のタップにも対応
●サイドロック（止めネジ）式

おすすめポイント

TCアダプタより突出しが短くなります！(TC412：-20mm,TC1022：-40mm)

対応機構

クーラント安全装置ロング

組み合わせ表

製品名	ホルダ本体
TC-N型	SA-Ⅲ型,SA-Ⅴ型,SA-Ⅵ型,HA-M-OHC型,RA-M型,SA-R型,SA-RⅡ型,SA-ⅡS型

主な仕様

製品名	機能
TC-N	クーラント非対応,サイドロック式

長さを短くするためにブッシュ式ではなくサイドロック式を採用してます。

カスタマーレビュー

NC旋盤で諦めていた加工ができました。

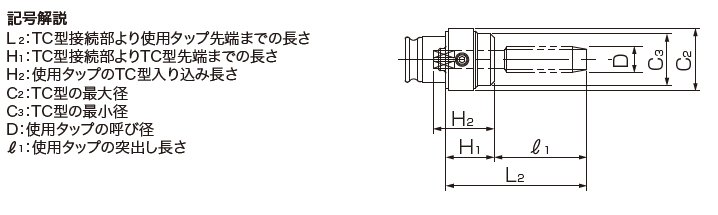

図面

スペック

注文code	製品名	ネジ規格	対応サイズ	H₁	H₂	C₂	C₃	アダプタ/コレット形式	タップ軸径d₁	角部幅K	重量 [kg]	参考価格 (税別)	在庫状況
TC-0246	TC412-N-M3,U№5	1	M3	23.5	25	33	27	TC-N	4.0	3.2	0.15	￥12,100	通常在庫
TC-0246	TC412-N-M3,U№5	1	M3.5	23.5	25	33	27	TC-N	4.0	3.2	0.15	￥12,100	通常在庫
TC-0246	TC412-N-M3,U№5	2	U No.5	23.5	25	33	27	TC-N	4.0	3.2	0.15	￥12,100	通常在庫
TC-0246	TC412-N-M3,U№5	2	U No.6	23.5	25	33	27	TC-N	4.0	3.2	0.15	￥12,100	通常在庫
TC-0247	TC412-N-M4,U№8	1	M4	23.5	26	33	27	TC-N	5.0	4.0	0.15	￥12,100	通常在庫
TC-0247	TC412-N-M4,U№8	1	M4.5	23.5	26	33	27	TC-N	5.0	4.0	0.15	￥12,100	通常在庫
TC-0247	TC412-N-M4,U№8	2	U No.8	23.5	26	33	27	TC-N	5.0	4.0	0.15	￥12,100	通常在庫
TC-0248	TC412-N-M5,U№10(12)	1	M5	23.5	26	33	27	TC-N	5.5	4.5	0.15	￥12,100	通常在庫
TC-0248	TC412-N-M5,U№10(12)	1	M5.5	23.5	26	33	27	TC-N	5.5	4.5	0.15	￥12,100	通常在庫
TC-0248	TC412-N-M5,U№10(12)	2	U No.10	23.5	26	33	27	TC-N	5.5	4.5	0.15	￥12,100	通常在庫
TC-0248	TC412-N-M5,U№10(12)	2	U No.12	23.5	26	33	27	TC-N	5.5	4.5	0.15	￥12,100	通常在庫
TC-0249	TC412-N-M6,U1/4	1	M6	23.5	26	33	27	TC-N	6.0	4.5	0.15	￥12,100	通常在庫
TC-0249	TC412-N-M6,U1/4	2	U 1/4	23.5	26	33	27	TC-N	6.0	4.5	0.15	￥12,100	通常在庫
TC-0254	TC412-N-M8(7)	1	M7	23.5	27	33	27	TC-N	6.2	5.0	0.15	￥12,100	通常在庫
TC-0254	TC412-N-M8(7)	1	M8	23.5	27	33	27	TC-N	6.2	5.0	0.15	￥12,100	通常在庫
TC-0256	TC412-N-M10(9),U3/8	1	M9	23.5	27	33	27	TC-N	7.0	5.5	0.15	￥12,100	通常在庫
TC-0256	TC412-N-M10(9),U3/8	1	M10	23.5	27	33	27	TC-N	7.0	5.5	0.15	￥12,100	通常在庫
TC-0256	TC412-N-M10(9),U3/8	2	U 3/8	23.5	27	33	27	TC-N	7.0	5.5	0.15	￥12,100	通常在庫
TC-0260	TC412-N-M12	1	M12	23.5	28	33	27	TC-N	8.5	6.5	0.15	￥12,100	通常在庫
TC-0262	TC412-N-M14,U9/16	1	M14	23.5	30	33	27	TC-N	10.5	8.0	0.16	￥12,100	通常在庫
TC-0262	TC412-N-M14,U9/16	1	M15	23.5	30	33	27	TC-N	10.5	8.0	0.16	￥12,100	通常在庫
TC-0262	TC412-N-M14,U9/16	2	U 9/16	23.5	30	33	27	TC-N	10.5	8.0	0.16	￥12,100	通常在庫
TC-0265	TC412-N-M16	1	M16	23.5	32	33	27	TC-N	12.5	10.0	0.16	￥12,100	通常在庫
TC-0258	TC412-N-P1/8,U7/16(M11)	1	M11	23.5	25	33	27	TC-N	8.0	6.0	0.15	￥12,100	通常在庫
TC-0258	TC412-N-P1/8,U7/16(M11)	3	P 1/16	23.5	25	33	27	TC-N	8.0	6.0	0.15	￥12,100	通常在庫
TC-0258	TC412-N-P1/8,U7/16(M11)	3	P 1/8	23.5	25	33	27	TC-N	8.0	6.0	0.15	￥12,100	通常在庫
TC-0258	TC412-N-P1/8,U7/16(M11)	2	U 7/16	23.5	25	33	27	TC-N	8.0	6.0	0.15	￥12,100	通常在庫
TC-0268	TC412-N-P1/4	3	P 1/4	23.5	28	33	27	TC-N	11.0	9.0	0.16	￥12,100	通常在庫
TC-0269	TC412-N-P3/8	3	P 3/8	23.5	30	33	27	TC-N	14.0	11.0	0.16	￥12,100	通常在庫
TC-0252	TC412-N-U5/16	2	U 5/16	23.5	27	33	27	TC-N	6.1	5.0	0.15	￥12,100	通常在庫
TC-0261	TC412-N-U1/2	2	U 1/2	23.5	29	33	27	TC-N	9.0	7.0	0.15	￥12,100	通常在庫
TC-0263	TC412-N-U5/8	2	U 5/8	23.5	31	33	27	TC-N	12.0	9.0	0.16	￥12,100	通常在庫
TC-0512	TC1022-N-M8(7)	1	M7	25	38	50	32	TC-N	6.2	5.0	0.4	￥14,200	通常在庫
TC-0512	TC1022-N-M8(7)	1	M8	25	38	50	32	TC-N	6.2	5.0	0.4	￥14,200	通常在庫
TC-0514	TC1022-N-M10(9),U3/8	1	M9	25	38	50	32	TC-N	7.0	5.5	0.4	￥14,200	通常在庫
TC-0514	TC1022-N-M10(9),U3/8	1	M10	25	38	50	32	TC-N	7.0	5.5	0.4	￥14,200	通常在庫
TC-0514	TC1022-N-M10(9),U3/8	2	U 3/8	25	38	50	32	TC-N	7.0	5.5	0.4	￥14,200	通常在庫
TC-0518	TC1022-N-M12	1	M12	25	39	50	32	TC-N	8.5	6.5	0.4	￥14,200	通常在庫
TC-0522	TC1022-N-M14,U9/16	1	M14	25	41	50	32	TC-N	10.5	8.0	0.4	￥14,200	通常在庫
TC-0522	TC1022-N-M14,U9/16	1	M15	25	41	50	32	TC-N	10.5	8.0	0.4	￥14,200	通常在庫
TC-0522	TC1022-N-M14,U9/16	2	U 9/16	25	41	50	32	TC-N	10.5	8.0	0.4	￥14,200	通常在庫
TC-0526	TC1022-N-M16	1	M16	25	43	50	32	TC-N	12.5	10.0	0.4	￥14,200	通常在庫
TC-0527	TC1022-N-M18,U3/4	1	M18	25	44	50	32	TC-N	14.0	11.0	0.4	￥14,200	通常在庫
TC-0527	TC1022-N-M18,U3/4	2	U 3/4	25	44	50	32	TC-N	14.0	11.0	0.4	￥14,200	通常在庫
TC-0529	TC1022-N-M20	1	M20	25	45	50	32	TC-N	15.0	12.0	0.4	￥14,200	通常在庫
TC-0530	TC1022-N-M22,U7/8	1	M22	25	46	50	32	TC-N	17.0	13.0	0.4	￥14,200	通常在庫
TC-0530	TC1022-N-M22,U7/8	2	U 7/8	25	46	50	32	TC-N	17.0	13.0	0.4	￥14,200	通常在庫
TC-0531	TC1022-N-M24(25)	1	M24	25	53	50	32	TC-N	19.0	15.0	0.42	￥14,200	通常在庫
TC-0531	TC1022-N-M24(25)	1	M25	25	53	50	32	TC-N	19.0	15.0	0.42	￥14,200	通常在庫
TC-0532	TC1022-N-M27(26),U1	1	M26	25	53	50	32	TC-N	20.0	15.0	0.42	￥14,200	通常在庫
TC-0532	TC1022-N-M27(26),U1	1	M27	25	53	50	32	TC-N	20.0	15.0	0.42	￥14,200	通常在庫
TC-0532	TC1022-N-M27(26),U1	2	U1	25	53	50	32	TC-N	20.0	15.0	0.42	￥14,200	通常在庫
TC-0534	TC1022-N-P1/8	3	P 1/16	25	29	50	32	TC-N	8.0	6.0	0.41	￥14,200	通常在庫
TC-0534	TC1022-N-P1/8	3	P 1/8	25	29	50	32	TC-N	8.0	6.0	0.41	￥14,200	通常在庫
TC-0535	TC1022-N-P1/4	3	P 1/4	25	32	50	32	TC-N	11.0	9.0	0.41	￥14,200	通常在庫
TC-0536	TC1022-N-P3/8	3	P 3/8	25	34	50	32	TC-N	14.0	11.0	0.41	￥14,200	通常在庫
TC-0537	TC1022-N-P1/2	3	P 1/2	25	39	50	32	TC-N	18.0	14.0	0.41	￥14,200	通常在庫
TC-0538	TC1022-N-P5/8	3	P 5/8	25	40	50	32	TC-N	19.0	15.0	0.41	￥14,200	通常在庫
TC-0539	TC1022-N-P3/4	3	P 3/4	25	42	50	32	TC-N	23.0	17.0	0.36	￥14,200	通常在庫
TC-0516	TC1022-N-U7/16(M11)	1	M11	25	39	50	32	TC-N	8.0	6.0	0.4	￥14,200	通常在庫
TC-0516	TC1022-N-U7/16(M11)	2	U 7/16	25	39	50	32	TC-N	8.0	6.0	0.4	￥14,200	通常在庫
TC-0520	TC1022-N-U1/2	2	U 1/2	25	40	50	32	TC-N	9.0	7.0	0.4	￥14,200	通常在庫
TC-0524	TC1022-N-U5/8	2	U 5/8	25	42	50	32	TC-N	12.0	9.0	0.4	￥14,200	通常在庫
TC-0724	TC2035-N-M18,U3/4	1	M18	35	44	70	46	TC-N	14.0	11.0	1.1	￥25,700	要問合せ
TC-0724	TC2035-N-M18,U3/4	2	U 3/4	35	44	70	46	TC-N	14.0	11.0	1.1	￥25,700	要問合せ
TC-0725	TC2035-N-M20	1	M20	35	45	70	46	TC-N	15.0	12.0	1.1	￥25,700	要問合せ
TC-0726	TC2035-N-M22,U7/8	1	M22	35	46	70	46	TC-N	17.0	13.0	1.1	￥25,700	要問合せ
TC-0726	TC2035-N-M22,U7/8	2	U 7/8	35	46	70	46	TC-N	17.0	13.0	1.1	￥25,700	要問合せ
TC-0727	TC2035-N-M24(25)	1	M24	35	58	70	46	TC-N	19.0	15.0	1.16	￥25,700	要問合せ
TC-0727	TC2035-N-M24(25)	1	M25	35	58	70	46	TC-N	19.0	15.0	1.16	￥25,700	要問合せ
TC-0728	TC2035-N-M27(26),U1	1	M26	35	58	70	46	TC-N	20.0	15.0	1.16	￥25,700	要問合せ
TC-0728	TC2035-N-M27(26),U1	1	M27	35	58	70	46	TC-N	20.0	15.0	1.16	￥25,700	要問合せ
TC-0728	TC2035-N-M27(26),U1	2	U1	35	58	70	46	TC-N	20.0	15.0	1.16	￥25,700	要問合せ
TC-0729	TC2035-N-M28	1	M28	35	60	70	46	TC-N	21.0	17.0	1.16	￥25,700	要問合せ
TC-0731	TC2035-N-M30	1	M30	35	60	70	46	TC-N	23.0	17.0	1.16	￥25,700	要問合せ
TC-0732	TC2035-N-M32,U1_1/4	1	M32	35	62	70	46	TC-N	24.0	19.0	1.16	￥25,700	要問合せ
TC-0732	TC2035-N-M32,U1_1/4	2	U1 1/4	35	62	70	46	TC-N	24.0	19.0	1.16	￥25,700	要問合せ
TC-0733	TC2035-N-M33	1	M33	35	62	70	46	TC-N	25.0	19.0	1.16	￥25,700	要問合せ
TC-0734	TC2035-N-M35,U1_3/8	1	M35	35	64	70	46	TC-N	26.0	21.0	1.16	￥25,700	要問合せ
TC-0734	TC2035-N-M35,U1_3/8	2	U1 3/8	35	64	70	46	TC-N	26.0	21.0	1.16	￥25,700	要問合せ
TC-0735	TC2035-N-M36(38)	1	M36	35	64	70	46	TC-N	28.0	21.0	1.16	￥25,700	要問合せ
TC-0735	TC2035-N-M36(38)	1	M38	35	64	70	46	TC-N	28.0	21.0	1.16	￥25,700	要問合せ
TC-0737	TC2035-N-P3/8	3	P 3/8	28	31	70	46	TC-N	14.0	11.0	1.2	￥25,700	要問合せ
TC-0738	TC2035-N-P1/2	3	P 1/2	28	36	70	46	TC-N	18.0	14.0	1.2	￥25,700	要問合せ
TC-0739	TC2035-N-P5/8	3	P 5/8	28	37	70	46	TC-N	19.0	15.0	1.2	￥25,700	要問合せ
TC-0740	TC2035-N-P3/4	3	P 3/4	28	39	70	46	TC-N	23.0	17.0	1.2	￥25,700	要問合せ
TC-0741	TC2035-N-P7/8	3	P 7/8	28	41	70	46	TC-N	24.0	19.0	1.2	￥25,700	要問合せ
TC-0742	TC2035-N-P1	3	P1	28	43	70	46	TC-N	26.0	21.0	1.2	￥25,700	要問合せ
TC-0730	TC2035-N-U1_1/8(U1_1/16)	2	U1 1/8	35	60	70	46	TC-N	22.0	17.0	1.16	￥25,700	要問合せ
TC-0917	TC3050-N-M27(26),U1	1	M26	39	58	87	64	TC-N	20.0	15.0	2.35	￥40,200	要問合せ
TC-0917	TC3050-N-M27(26),U1	1	M27	39	58	87	64	TC-N	20.0	15.0	2.35	￥40,200	要問合せ
TC-0917	TC3050-N-M27(26),U1	2	U1	39	58	87	64	TC-N	20.0	15.0	2.35	￥40,200	要問合せ
TC-0918	TC3050-N-M28	1	M28	39	60	87	64	TC-N	21.0	17.0	2.35	￥40,200	要問合せ
TC-0920	TC3050-N-M30	1	M30	39	60	87	64	TC-N	23.0	17.0	2.31	￥40,200	要問合せ
TC-0921	TC3050-N-M32,U1_1/4	1	M32	39	62	87	64	TC-N	24.0	19.0	2.31	￥40,200	要問合せ
TC-0921	TC3050-N-M32,U1_1/4	2	U1 1/4	39	62	87	64	TC-N	24.0	19.0	2.31	￥40,200	要問合せ
TC-0922	TC3050-N-M33	1	M33	39	62	87	64	TC-N	25.0	19.0	2.31	￥40,200	要問合せ
TC-0923	TC3050-N-M35,U1_3/8	1	M35	39	64	87	64	TC-N	26.0	21.0	2.31	￥40,200	要問合せ
TC-0923	TC3050-N-M35,U1_3/8	2	U1 3/8	39	64	87	64	TC-N	26.0	21.0	2.31	￥40,200	要問合せ
TC-0924	TC3050-N-M36(38)	1	M36	39	64	87	64	TC-N	28.0	21.0	2.31	￥40,200	要問合せ
TC-0924	TC3050-N-M36(38)	1	M38	39	64	87	64	TC-N	28.0	21.0	2.31	￥40,200	要問合せ
TC-0925	TC3050-N-M39(40),U1_1/2	1	M39	39	66	87	64	TC-N	30.0	23.0	2.31	￥40,200	要問合せ
TC-0925	TC3050-N-M39(40),U1_1/2	1	M40	39	66	87	64	TC-N	30.0	23.0	2.31	￥40,200	要問合せ
TC-0925	TC3050-N-M39(40),U1_1/2	2	U1 1/2	39	66	87	64	TC-N	30.0	23.0	2.31	￥40,200	要問合せ
TC-0926	TC3050-N-M42,U1_5/8	1	M42	39	70	87	64	TC-N	32.0	26.0	2.31	￥40,200	要問合せ
TC-0926	TC3050-N-M42,U1_5/8	4	U1 5/8	39	70	87	64	TC-N	32.0	26.0	2.31	￥40,200	要問合せ
TC-0927	TC3050-N-M45,U1_3/4	1	M45	39	70	87	64	TC-N	35.0	26.0	2.31	￥40,200	要問合せ
TC-0927	TC3050-N-M45,U1_3/4	2	U1 3/4	39	70	87	64	TC-N	35.0	26.0	2.31	￥40,200	要問合せ
TC-0928	TC3050-N-M48	1	M48	39	72	87	64	TC-N	38.0	29.0	2.31	￥40,200	要問合せ
TC-0929	TC3050-N-M50,U2	1	M50	39	75	87	64	TC-N	40.0	32.0	2.31	￥40,200	要問合せ
TC-0929	TC3050-N-M50,U2	2	U2	39	75	87	64	TC-N	40.0	32.0	2.31	￥40,200	要問合せ
TC-0930	TC3050-N-M52	1	M52	39	75	87	64	TC-N	42.0	32.0	2.31	￥40,200	要問合せ
TC-0931	TC3050-N-M56(55),U2_1/4	1	M55	39	85	87	64	TC-N	44.0	35.0	2.33	￥40,200	要問合せ
TC-0931	TC3050-N-M56(55),U2_1/4	1	M56	39	85	87	64	TC-N	44.0	35.0	2.33	￥40,200	要問合せ
TC-0931	TC3050-N-M56(55),U2_1/4	2	U2 1/4（軸：ø44）	39	85	87	64	TC-N	44.0	35.0	2.33	￥40,200	要問合せ
TC-0932	TC3050-N-P3/4	3	P 3/4	32	42	87	64	TC-N	23.0	17.0	1.8	￥40,200	要問合せ
TC-0933	TC3050-N-P7/8	3	P 7/8	32	44	87	64	TC-N	24.0	19.0	1.8	￥40,200	要問合せ
TC-0934	TC3050-N-P1	3	P1	32	46	87	64	TC-N	26.0	21.0	1.8	￥40,200	要問合せ
TC-0935	TC3050-N-P1_1/8	3	P1 1/8	32	46	87	64	TC-N	28.0	21.0	1.8	￥40,200	要問合せ
TC-0936	TC3050-N-P1_1/4	3	P1 1/4	32	52	87	64	TC-N	32.0	26.0	1.8	￥40,200	要問合せ
TC-0937	TC3050-N-P1_1/2	3	P1 1/2	32	54	87	64	TC-N	38.0	29.0	1.8	￥40,200	要問合せ
TC-0938	TC3050-N-P1_3/4	3	P1 3/4	32	57	87	64	TC-N	42.0	32.0	1.8	￥40,200	要問合せ
TC-0919	TC3050-N-U1_1/8	2	U1 1/8	39	60	87	64	TC-N	22.0	17.0	2.35	￥40,200	要問合せ
